Сваебой на раздвижной гусеничной базе

Сваебой на раздвижной гусеничной базе отличается от экскаваторного комплекта самим шасси: ходовая раздвигается, ширина базы меняется в диапазоне 3000–4300 мм. В рабочем положении гусеницы разведены — опорный контур шире, устойчивость выше, машина берёт более тяжёлую сваю. Для перебазировки база сводится в узкий габарит, и установка проходит по транспортным ограничениям без разборки ходовой части.

Рабочие параметры

• ширина базы — 3000–4300 мм;
• длина погружаемой сваи — до 16 м, сечение — до 400×400 мм;
• масса погружаемой сваи — до 9000 кг;
• грузоподъёмность на канате подъёма сваи — 12 000 кг, на канате подъёма погружателя — 16 000 кг;
• угол поворота платформы — 360°, частота вращения — до 3 об/мин;
• вылет мачты — 3450–4550 мм;
• наклон мачты: вправо-влево ±7°, вперёд 5°, назад 15°;
• максимальная масса установки с гидромолотом — 70 000 кг;
• допустимый уклон площадки — до 3°, допустимая скорость ветра при работе — до 14 м/с.

Когда этот вариант оправдан

Раздвижная база выбирается там, где по сваям упирается экскаваторный комплект: свая длиной 16 м и массой до 9 тонн требует и запаса по грузоподъёмности лебёдок, и широкого опорного контура. При этом полноповоротная платформа сохраняет главное преимущество экскаваторной схемы — перестановку по свайному полю и подачу сваи в радиусе поворота без разворота гусениц.

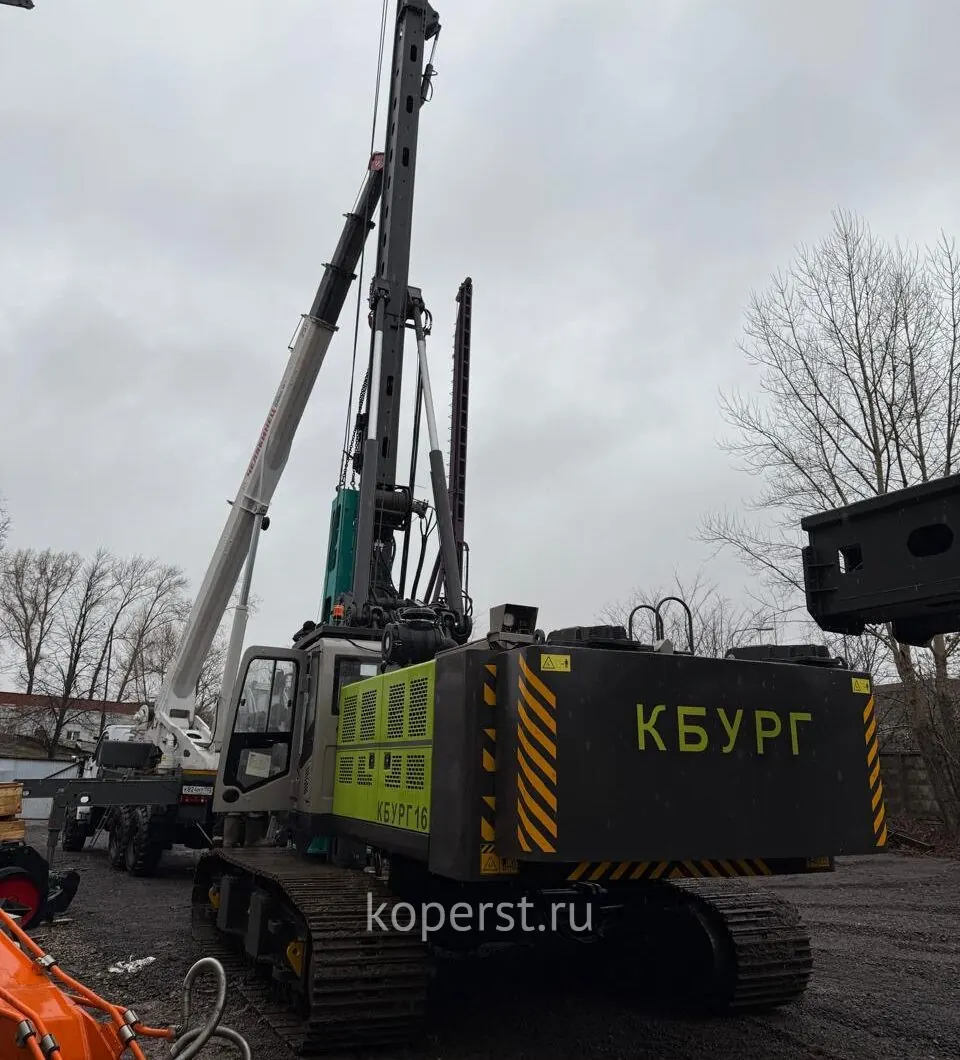

В разделе представлена установка на базе Zoomlion 225. Подбор ведётся от параметров сваи: её длина и масса определяют требуемую грузоподъёмность и ширину базы в рабочем положении.
