Сваескусыватели

Сваескусыватель снимает оголовок забитой сваи до проектной отметки за счёт гидравлических клиньев, разрушающих бетон по периметру и оставляющих арматуру целой. Альтернатива — компрессор, перфораторы и бригада на срезке оголовков; клиновая установка выполняет один рез за 4 секунды и даёт до 250 свай за восьмичасовую смену.

Раздел делится по сечению сваи.

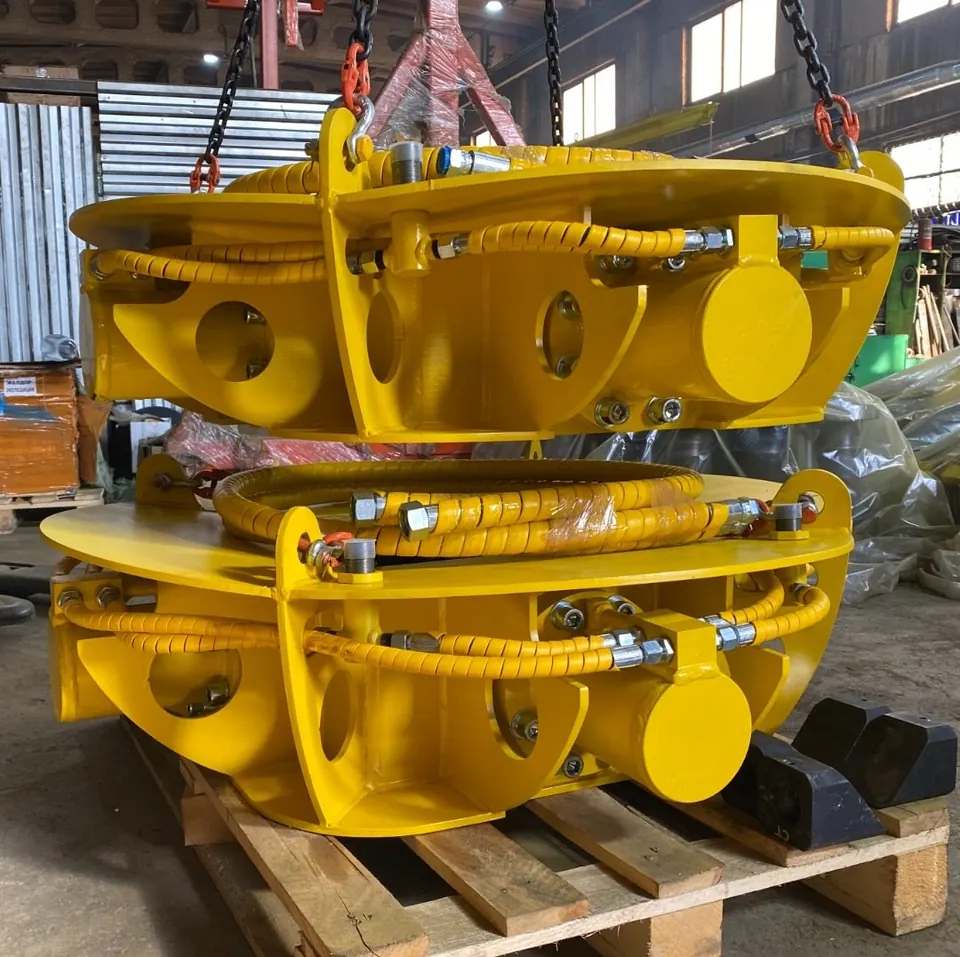

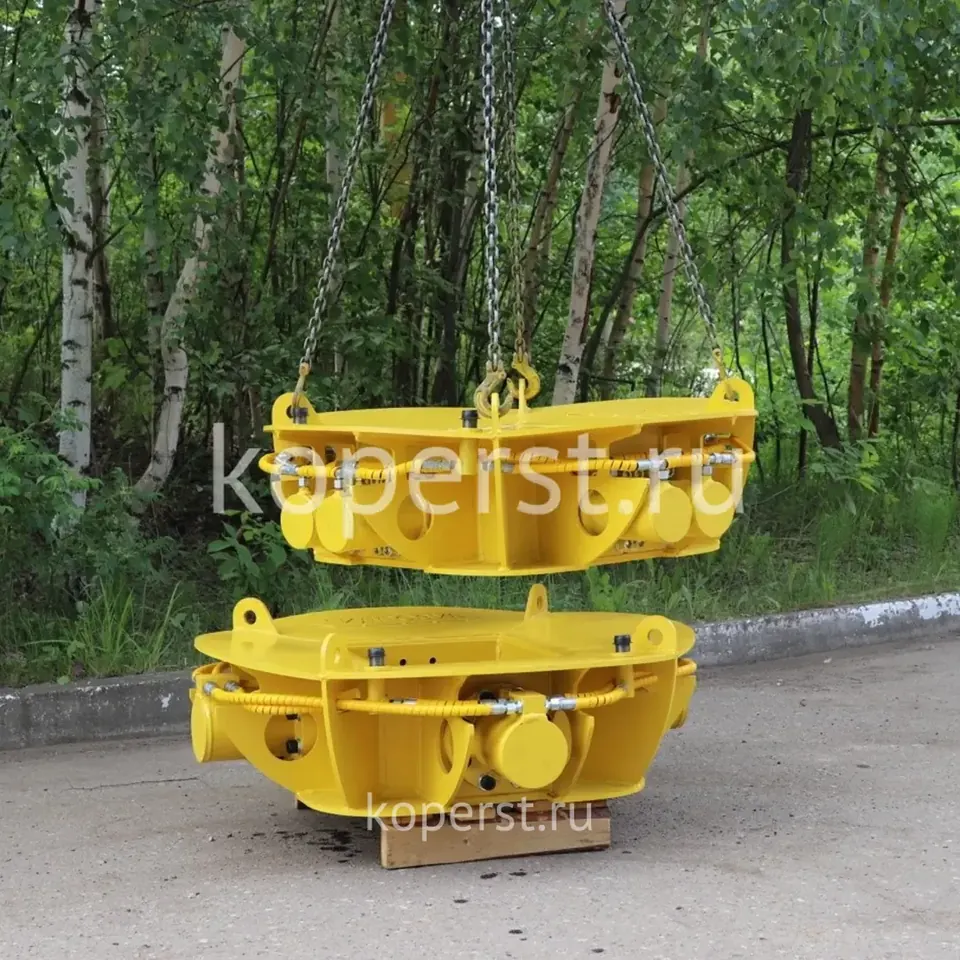

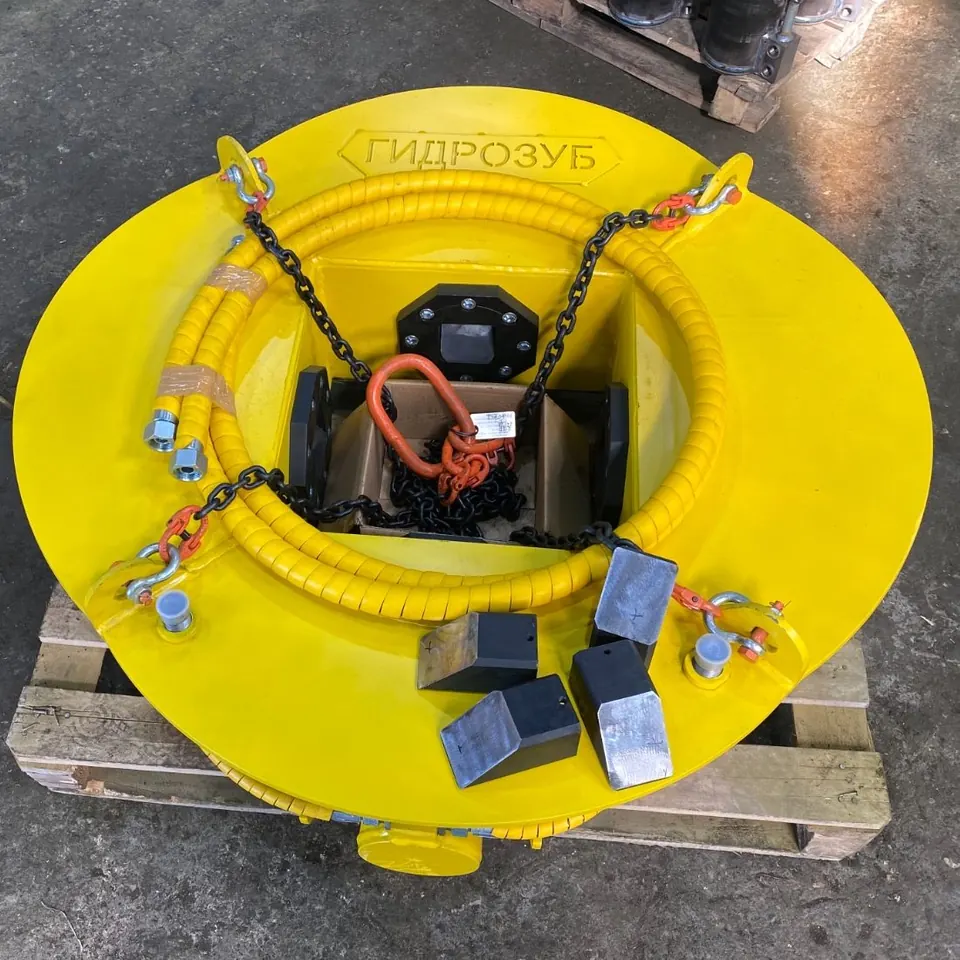

Квадратные сваи, клиновая схема. Установка с центральной арматурой работает по сваям 300 × 300 — 400 × 400 мм: 8 косых клиньев, рабочее давление 20–34 МПа, высота среза от 110 мм, масса 520 кг, габариты 1220 × 1220 × 360 мм, минимальное расстояние между сваями 400 мм. Модель под 450 × 450 мм — 4 клина, давление 25–34 МПа, высота среза 110 мм, габариты 1136 × 1136 × 370 мм, минимальное расстояние между сваями 368 мм. Обе подвешиваются на грузоподъёмных подвесах от 1,5 т.

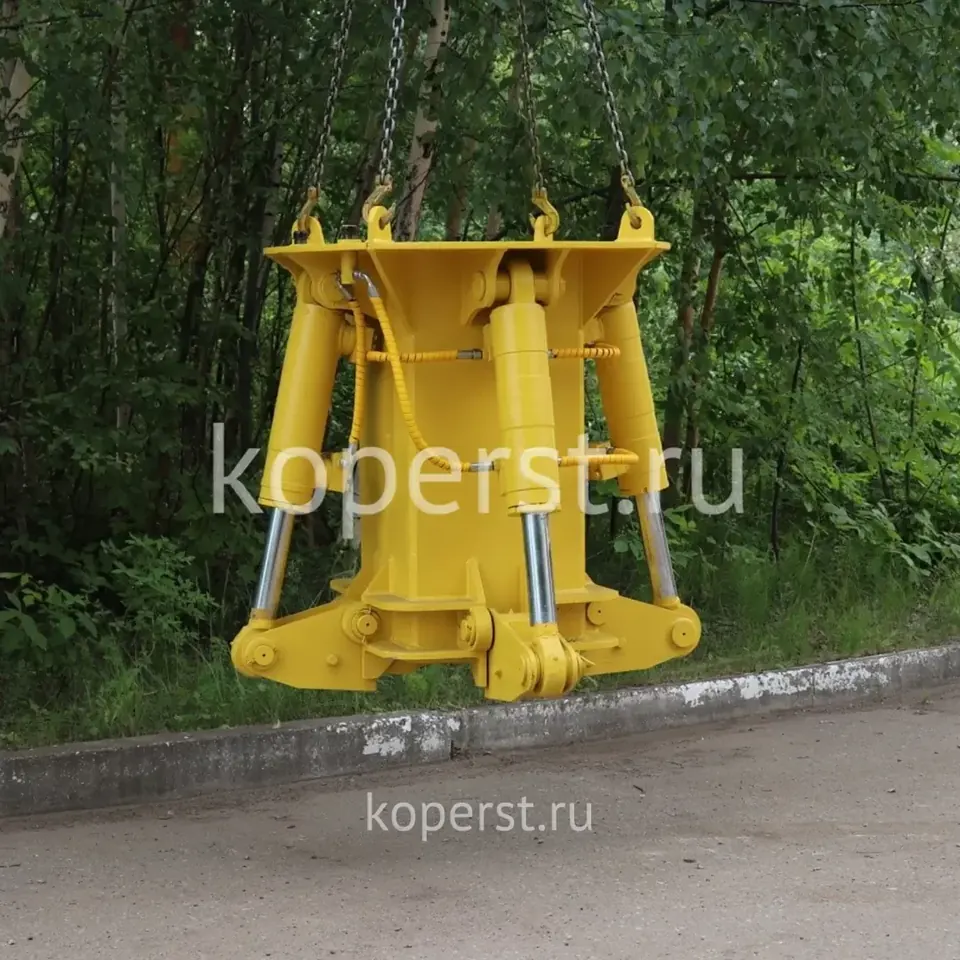

Вертикальный сваескусыватель. Гидравлический привод режущего инструмента, типоразмеры сваи 300, 350 и 400 мм, давление масла 22–30 МПа, габариты 1250 × 1250 × 1160 мм. Отличается высотой среза 0 мм — рез вровень, без оставляемого выпуска бетона. Рекомендуемая масса носителя (колёсного экскаватора) — не менее 12 т, минимальное расстояние между осями свай 450 мм.

Круглые сваи. Модификация «Гидрозуб» рассчитана на диаметры 600–1800 мм: давление масла 24–34 МПа, расход 10–12 л/мин, масса секции 200 кг, производительность 30–50 свай за смену. Носитель — экскаватор от 18 т, минимальное расстояние между осями свай 500 мм.

На что смотреть при выборе: сечение и диаметр сваи, требуемая высота среза, минимально допустимый шаг свай (от 368 мм между сваями у модели 450 × 450 до 500 мм между осями у «Гидрозуба») и соответствие давления и расхода гидросистеме экскаватора. Разница в производительности между квадратными и круглыми моделями — 250 против 30–50 свай за смену — объясняется прежде всего объёмом разрушаемого бетона, а не конструкцией привода.
