Мачта бурильная экскаваторная МКБЭ-12

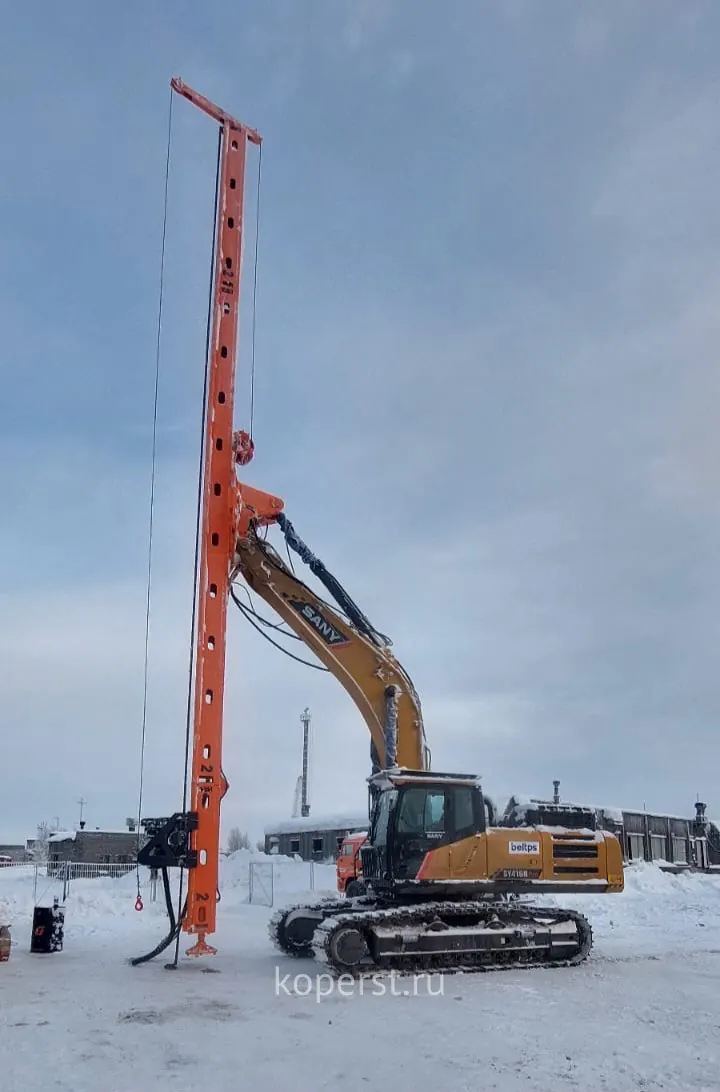

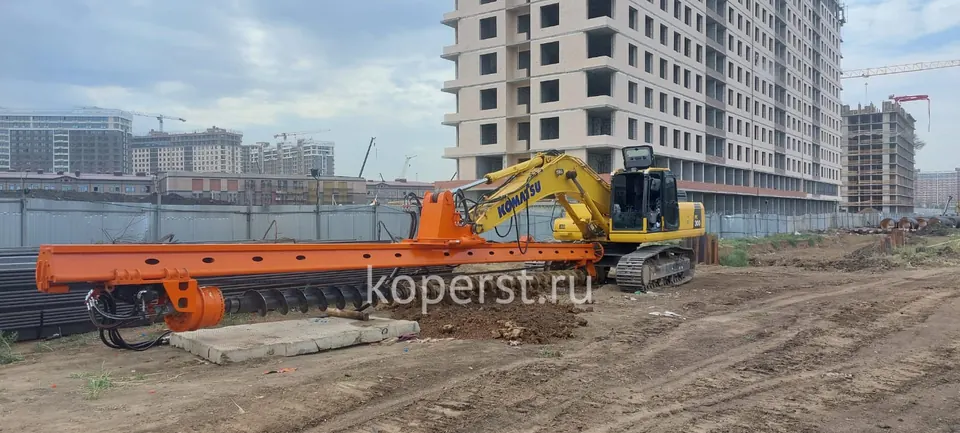

Бурильная мачта МКБЭ-12 предназначена для расширения технологических возможностей гусеничных экскаваторов, российских либо импортных, массой от 20 т. Мачта вместе с базовым экскаватором образует бурильную установку для устройства скважин строительного назначения: на мачту навешивается гидравлический вращатель для бурения составным шнеком.

Длина основной мачты — 9,9 м, с дополнительными секциями — 18,3 м. Глубина бурения цельным шнеком — до 9 м, составным — до 18 м, максимальный диаметр бурения — до 800 мм. Рабочие наклоны мачты: влево-вправо до 10°, вперед-назад до 14°.

Конструкция

• мачта — сварная трапециевидная коробчатая конструкция с диафрагмами жёсткости по всей длине;
• направляющие из труб профильного и круглого сечения: по профильным мачта передвигается вверх-вниз гидроцилиндрами, круглые служат направляющими гидровращателя;
• переходной кронштейн для стыковки со стрелой экскаватора и гидроцилиндром рукояти (наклон вперед-назад), гидроцилиндр наклона вправо-влево, гидроцилиндр выдвижения (телескопирования) мачты;
• монтажные плиты по длине мачты — для крепления дополнительного оборудования (гидравлики, лебедки и т. д.);
• на передней стенке закреплена цепь передвижения буровой каретки с гидровращателем.

Цепь вместе с кареткой легко демонтируется, после чего на направляющие можно поставить сваебойный молот. Предусмотрены места крепления молотовой и свайной лебедок.
