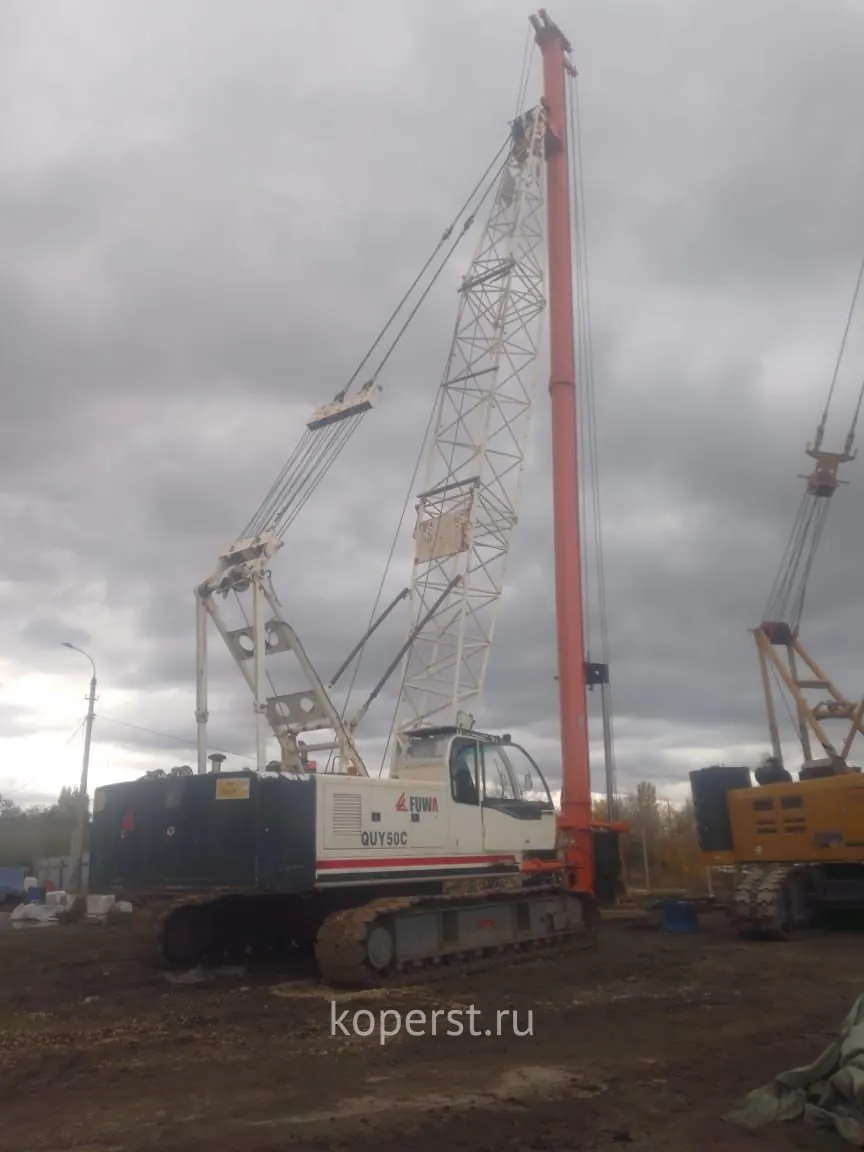

Мачта сваебойная крановая МК-16

Мачты крановые МК-16 предназначены для погружения цельных железобетонных и железных свай длиной до 16 м, сечением 400×400 мм и массой до 5,65 т.

Состав мачты

• мачта и два гидрораскоса наведения;
• оголовок и гидроопора;
• полиспасты подъема молота и подъема сваи;
• кронштейн и механизм захвата сваи;
• гидрооборудование и электрооборудование.

Как работает

Молот и сваи поднимаются грузовыми лебедками базового крана, управление копром — из кабины крана, силовой привод — гидроэлектромеханический. Опорный гидроцилиндр разгружает основную стрелу и сам кран от динамических нагрузок, возникающих при погружении свай. Мачта оснащена гидравлической системой наведения на точку погружения сваи и элементами безопасности для работы копрового оборудования в предусмотренных режимах. Электрогидравлическое оборудование обеспечивает плавное и лёгкое управление; гидравлическая станция входит в стандартную комплектацию.

Длина мачты — 24 500 мм, ширина направляющих — 500×80 мм, масса мачты — 7,4 т, масса сваепогружателя — до 10 т. Длина стрелы крана — не менее 16 500 мм, изменение вылета мачты — не более 1 м, рабочие наклоны — 4° влево-вправо и 4° вперед-назад.
