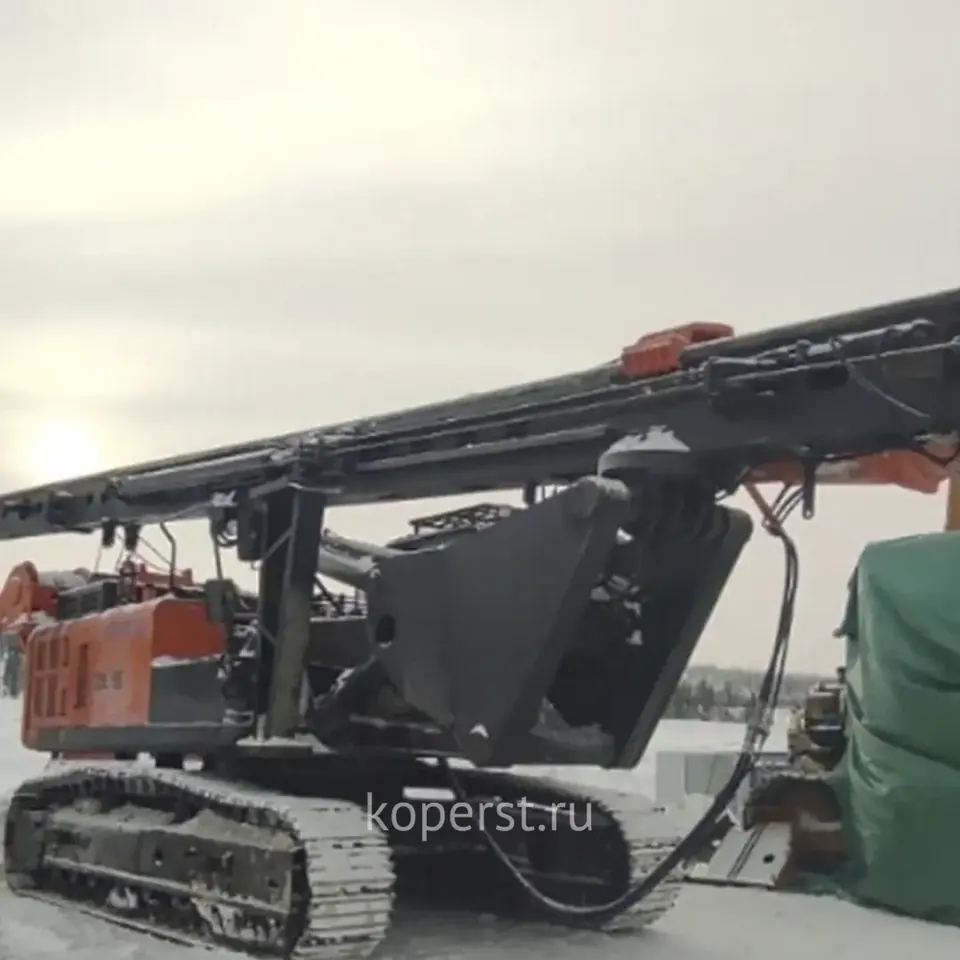

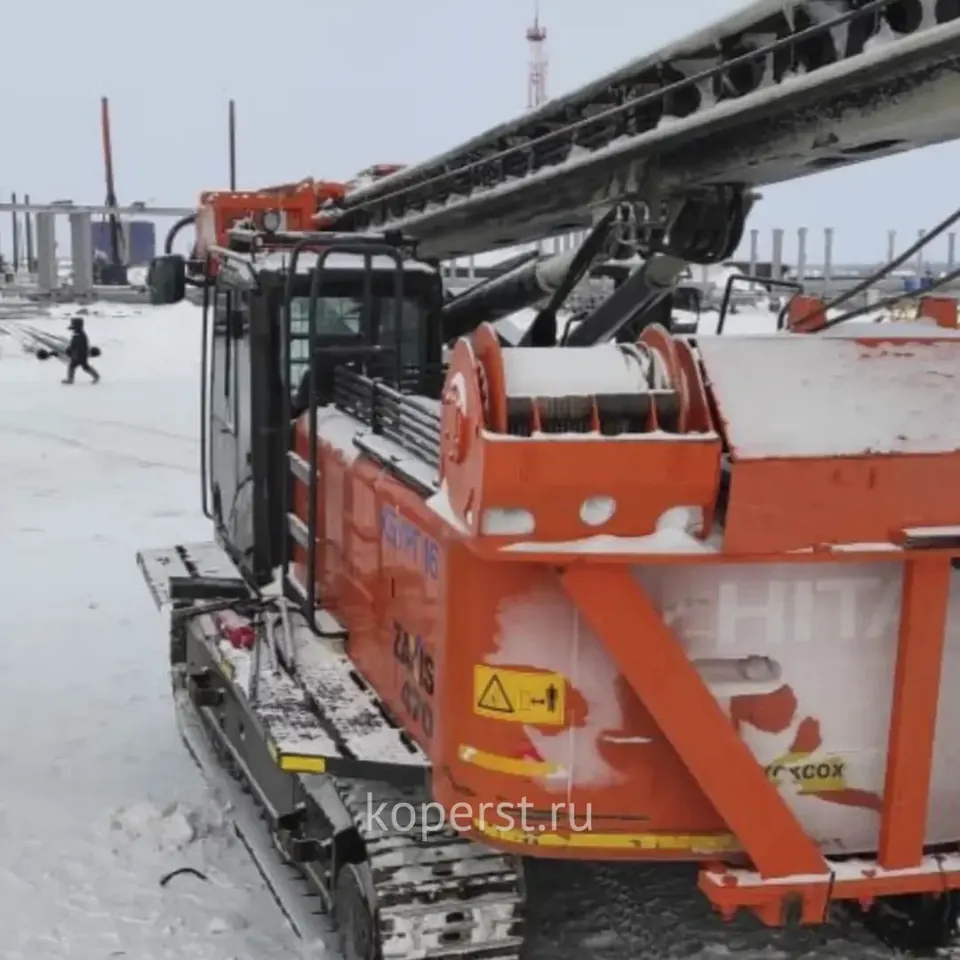

Копрово-бурильная установка на базе Hitachi-470

ЛИСТ 01Копрово-бурильные установки

Копрово-бурильная установка на базе Hitachi-470

Name: Копрово-бурильная установка на базе Hitachi-470
Price: 30000000 RUB
Availability: PreOrder

черновик — требует вычитки

Копрово-бурильная установка КБУРГ-16 на базе экскаватора Hitachi-470: лидерное бурение и погружение цельных свай длиной до 16 м, сечением до 400×400 мм.

от 30 000 000 ₽Итоговая цена — в коммерческом предложении

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Марка	КБУРГ-16
Базовая машина	Hitachi-470
Наибольшая грузоподъемность — на канате подъема погружателя, кг	16000
Наибольшая грузоподъемность — на канате подъема сваи, кг	12000
Максимальное сечение забиваемых свай, мм	400×400
Максимальная длина забиваемых свай, м	16
Максимальная масса забиваемых свай, кг	7000
Ширина направляющих мачты, мм	500х83
Угол поворота платформы, град	360
Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм	3450…4550

Диапазон углов наклона мачты, град, не более — вправо-влево	±7
Диапазон углов наклона мачты, град, не более — вперед	5
Диапазон углов наклона мачты, град, не более — назад	15
Максимальная частота вращения платформы, об/мин	3
Кратность полиспаста подъема сваи	1
Кратность полиспаста подъема навесного оборудования	1
Максимальная скорость подъема навесного оборудования и сваи, м/мин	16
Максимально допустимая скорость ветра при работе установки, м/с	14
Максимально допустимый уклон стройплощадки, град	3
Максимальная масса навесного оборудования, кг	10500

ЛИСТ 03

Базовая машина

Hitachi 470базовая машина установки

ЛИСТ 04

Какой КБУРГ встанет на ваш экскаватор

Главный критерий — класс массы базовой машины, а не марка. Выберите проверенную связку или укажите массу своего экскаватора.

Проверенные связки

В каталоге есть установки на базе

Или укажите массу экскаватора, т

—

Пришлите марку и модель — типоразмер и комплектация будут в коммерческом предложении.

Отправить марку на расчёт

ЛИСТ 05

Описание

Копрово-бурильная установка КБУРГ-16 на базе экскаватора Hitachi-470 — для лидерного бурения и погружения цельных свай длиной до 16 м, сечением до 400×400 мм и массой до 7000 кг. Платформа поворачивается на 360°.

Состав установки

базовая машина;
копровая мачта;
механизм управления пространственным положением копровой мачты;
гидравлическая система;
навесное оборудование;
электрическое оборудование.

Особенности базовой комплектации

Установка оснащена узлами и агрегатами европейских производителей.

электросхема управления КБУРГ построена на интеллектуальных силовых ключах со встроенной защитой от коротких замыканий и ограничением по току;
дополнительное гидрооборудование собрано из комплектующих российских поставщиков, поэтому при необходимости ремонт можно провести в полевых условиях;
гидросхема управления копрово-буровым оборудованием встроена параллельно гидросхеме экскаватора — одно оборудование можно быстро заменить другим прямо в полевых условиях;
можно подключить дополнительное навесное оборудование: гидромолот, бурильное оборудование, вращатели для винтовых свай;
блокировочная система обеспечивает безопасный режим работы при наклонах мачты и поворотах платформы;
наклон мачты — [уточнить: в описании на текущем сайте «до 8°», в таблице характеристик ±7° вправо-влево, 5° вперёд, 15° назад];
система управления мачтой на выбор заказчика: электрогидравлическая (джойстики) или гидравлическая (рычаги); гидравлическая проще в обслуживании и использовании;
крепление раскосов на пантографе разнесено в стороны, что повышает устойчивость мачты.

Рабочие параметры: базовая машина для КБУРГ-16 — гусеничный экскаватор класса от 40 т; энергия удара молота 135–165 кДж; лидерное бурение на глубину до 10–15 м, диаметр бурения до 700 мм; особых требований к гидравлике базовой машины нет.

Базовый экскаватор требует доработки под навесное оборудование — [уточнить: состав и объём доработки базовой машины].
