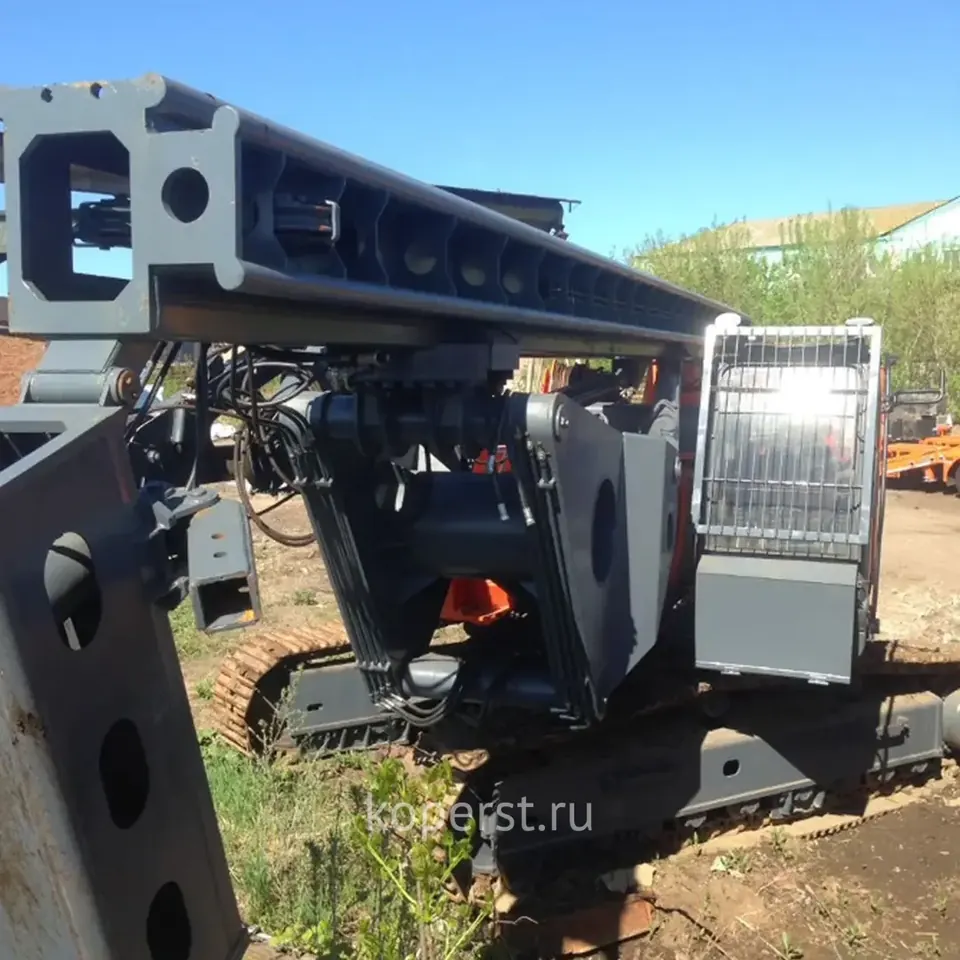

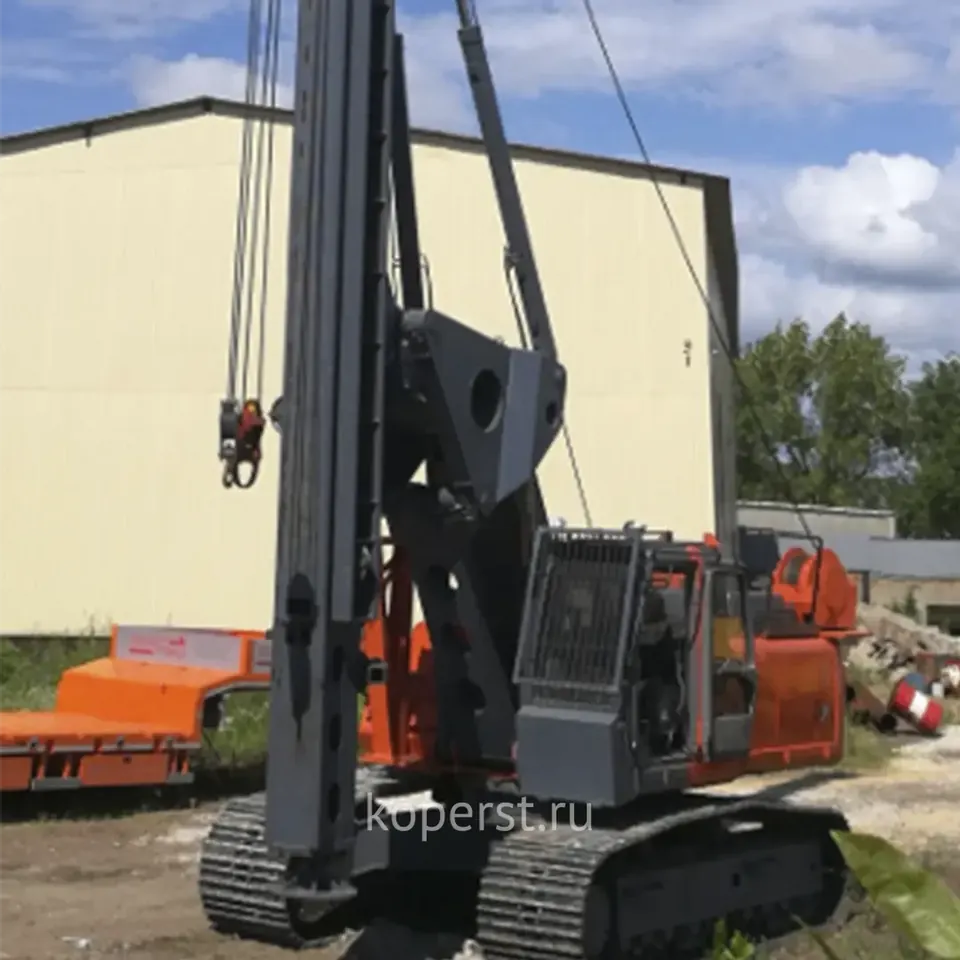

Копрово-буровая установка Hitachi ZX-450
черновик — требует вычитки
Полноповоротная копрово-буровая установка КБУРГ-16.2 на базе экскаватора Hitachi ZX-450. Погружение свай длиной до 16 м, сечением до 400×400 мм.
Технические характеристики
| Базовая машина | Hitachi ZX-450 |
|---|---|
| Наибольшая грузоподъемность — на канате подъема погружателя, кг | 8000 |
| Наибольшая грузоподъемность — на канате подъема сваи, кг | 8000 |
| Максимальное сечение забиваемых свай, мм | 400×400 |
| Максимальная длина забиваемых свай, м | 16 |
| Максимальная масса забиваемых свай, кг | 6500 |
| Ширина направляющих мачты, мм | 500 |
| Угол поворота платформы, град | 360 |
| Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм | 3450…4550 |
| Диапазон углов наклона мачты, град, не более — вправо-влево | ±5 |
| Диапазон углов наклона мачты, град, не более — вперед | 10 |
| Диапазон углов наклона мачты, град, не более — назад | 15 |
| Максимальная частота вращения платформы, об/мин | 2 |
| Кратность полиспаста подъема сваи | 1 |
| Кратность полиспаста подъема навесного оборудования | 1 |
| Максимальная скорость подъема навесного оборудования и сваи, м/мин | 16 |
|---|---|
| Максимально допустимая скорость ветра при работе установки, м/с | 14 |
| Максимально допустимый уклон стройплощадки, град | 3 |
| Максимальная масса навесного оборудования, кг | 10500 |
| Масса КБУ без сваебойного молота и сваи, кг | 44500 |
| Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм — высота | 24930 |
| Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм — длина | 7040 |
| Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм — ширина | 3550 |
| Габаритные размеры в транспортном положении, мм — длина | 13060 |
| Габаритные размеры в транспортном положении, мм — ширина | 3550 |
| Габаритные размеры в транспортном положении, мм — высота | 3500 |
| Ширина гусеничного хода, мм | 3550 |
| Максимальное удельное давление на грунт, кг/см² | 1,15 |
| Полный ресурс работы, час (лет) | 10000 (10) |
Базовая машина
- Hitachi ZX-450проверенная связка
Какой КБУРГ встанет на ваш экскаватор
Главный критерий — класс массы базовой машины, а не марка. Выберите проверенную связку или укажите массу своего экскаватора.
Проверенные связки
В каталоге есть установки на базе
—
Пришлите марку и модель — типоразмер и комплектация будут в коммерческом предложении.
Установки в каталоге на этой базе
Описание
Полноповоротная копрово-буровая установка КБУРГ-16.2 на базе экскаватора Hitachi ZX-450 — для погружения свай длиной до 16 м, сечением до 400×400 мм и массой до 6500 кг. Платформа поворачивается на 360°, масса КБУ без молота и сваи — 44 500 кг.
На копровой мачте два ряда направляющих: сваебойный молот для погружения свай и вращатель для лидерного бурения навешиваются одновременно.
Состав установки
- базовая машина;
- копровая мачта;
- механизм управления пространственным положением копровой мачты;
- гидравлическая система;
- навесное оборудование;
- электрическое оборудование.
Применение
Установка используется в гражданском и промышленном строительстве: погружение (забивка) железобетонных и металлических свай длиной 16 м, устройство скважин строительного назначения, шпунтовые работы при устройстве фундаментов. Комплектуется бурильным оборудованием и сваебойными молотами.
Сваепогружатели
- штанговые дизельные молоты: МСДШ1-2500, МСДШ1-3000, DD-25, DD-35;
- трубчатые дизельные молоты: МСДТ1-1800, МСДТ1-2500;
- гидравлические молоты с массой ударной части 5 т.
Эксплуатация — при температуре от −40 до +40 °C, скорость ветра — не более 14 м/с.
Рабочие параметры: базовая машина для КБУРГ-16 — гусеничный экскаватор класса от 40 т; энергия удара молота 135–165 кДж; лидерное бурение на глубину до 10–15 м, диаметр бурения до 700 мм; особых требований к гидравлике базовой машины нет.
Базовый экскаватор требует доработки под навесное оборудование — [уточнить: состав и объём доработки базовой машины].
