Копрово-буровая установка на базе DOOSAN DX360
черновик — требует вычитки

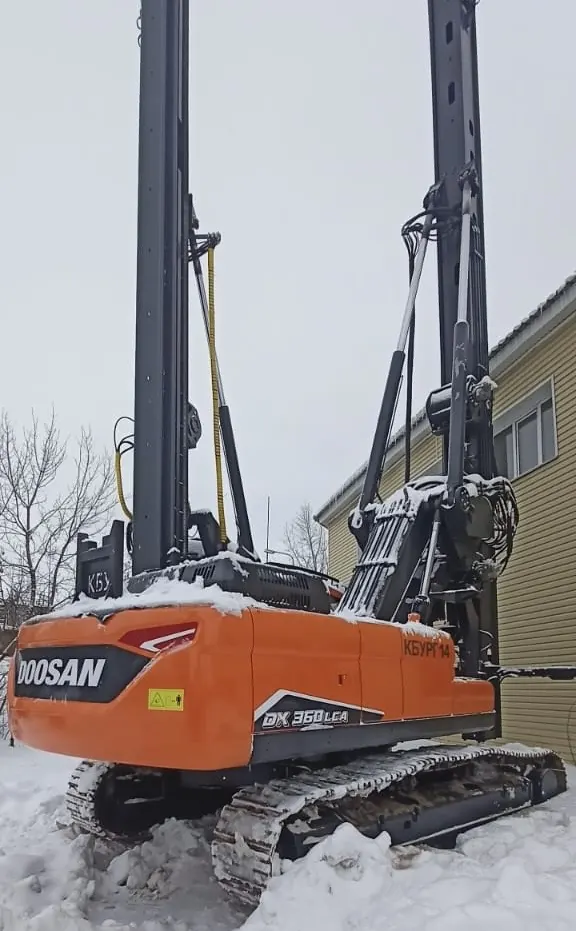

Полноповоротная копрово-буровая установка КБУРГ-14 на базе болотоходного экскаватора DOOSAN DX 360.
Технические характеристики
| Базовая машина | DOOSAN DX 360 |
|---|---|
| Наибольшая грузоподъемность — на канате подъема погружателя, кг | 7000 |
| Наибольшая грузоподъемность — на канате подъема сваи, кг | 7000 |
| Максимальное сечение забиваемых свай, мм | 400×400 |
| Максимальная длина забиваемых свай, м | 12 |
| Максимальная масса забиваемых свай, кг | 5500 |
| Ширина направляющих мачты, мм | 360 / 500 |
| Угол поворота платформы, град | 360 |
| Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм | 3500… 4300 |
| Диапазон углов наклона мачты — вправо-влево, град, не более | ±5 |
| Максимальная частота вращения платформы, об/мин | 2 |
| Кратность полиспаста подъема сваи | 1 |
|---|---|
| Кратность полиспаста подъема навесного оборудования | 1 |
| Максимальная скорость подъема навесного оборудования и сваи, м/мин | 16 |
| Максимально допустимая скорость ветра при работе установки, м/с | 14 |
| Максимально допустимый уклон стройплощадки, град | 3 |
| Максимальная масса навесного оборудования, кг | 6500 |
| Масса КБУ без сваебойного молота и сваи, кг | 30000 |
| Ширина гусеничного хода, мм | 3550 |
| Максимальное удельное давление на грунт, кг/см² | 1,15 |
| Полный ресурс работы, час (лет) | 10000 (10) |
Базовая машина
- Doosan DX-360проверенная связка
Какой КБУРГ встанет на ваш экскаватор
Главный критерий — класс массы базовой машины, а не марка. Выберите проверенную связку или укажите массу своего экскаватора.
Проверенные связки
В каталоге есть установки на базе
—
Пришлите марку и модель — типоразмер и комплектация будут в коммерческом предложении.
Установки в каталоге на этой базе
Описание
Полноповоротная копрово-буровая установка КБУРГ-14 на базе болотоходного экскаватора DOOSAN DX 360. Сечение погружаемых свай — до 400×400 мм, масса сваи — до 5500 кг, платформа поворачивается на 360°.

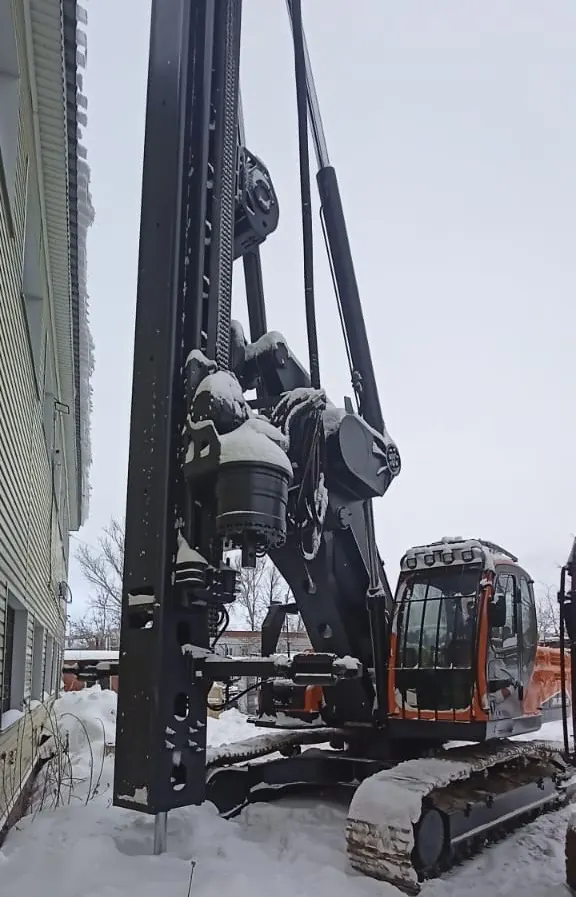

На копровой мачте два ряда направляющих: сваебойный молот для погружения свай и вращатель для лидерного бурения навешиваются одновременно.
Состав установки
- базовая машина;
- копровая мачта;
- механизм управления пространственным положением копровой мачты;
- гидравлическая система;
- навесное оборудование;
- электрическое оборудование.
Особенности
- электрогидравлическое управление копровым оборудованием с системой электронного предупреждения об опасных условиях работы;
- большая площадь остекления кабины, удобное расположение органов управления, подрессоренное сиденье с регулировкой по весу и росту оператора;
- панели приборов в травмобезопасном исполнении, с указателями и сигнализаторами для контроля основных систем машины;
- ширина колеи и большая длина опорной поверхности гусениц повышают устойчивость машины;
- копровая мачта из усиленного металла.
Применение
Установка используется в промышленном и гражданском строительстве: погружение (забивка) железобетонных и металлических свай, устройство скважин строительного назначения, шпунтовые работы при устройстве фундаментов. Комплектуется бурильным оборудованием и сваебойными молотами. В качестве сваепогружателя навешиваются штанговые и трубчатые дизельные молоты, а также гидравлические молоты с массой ударной части 4 т.
Эксплуатация — при температуре от −40 до +40 °C, скорость ветра — не более 14 м/с.
Рабочие параметры: базовая машина для КБУРГ-14 — гусеничный экскаватор класса от 35 т; энергия удара молота 98–135 кДж; лидерное бурение на глубину до 10–15 м, диаметр бурения до 700 мм; особых требований к гидравлике базовой машины нет.
Базовый экскаватор требует доработки под навесное оборудование — [уточнить: состав и объём доработки базовой машины].
[уточнить: максимальная длина погружаемой сваи — в описании установка названа КБУРГ-14, а в таблице характеристик и в тексте описания указано 12 м]
