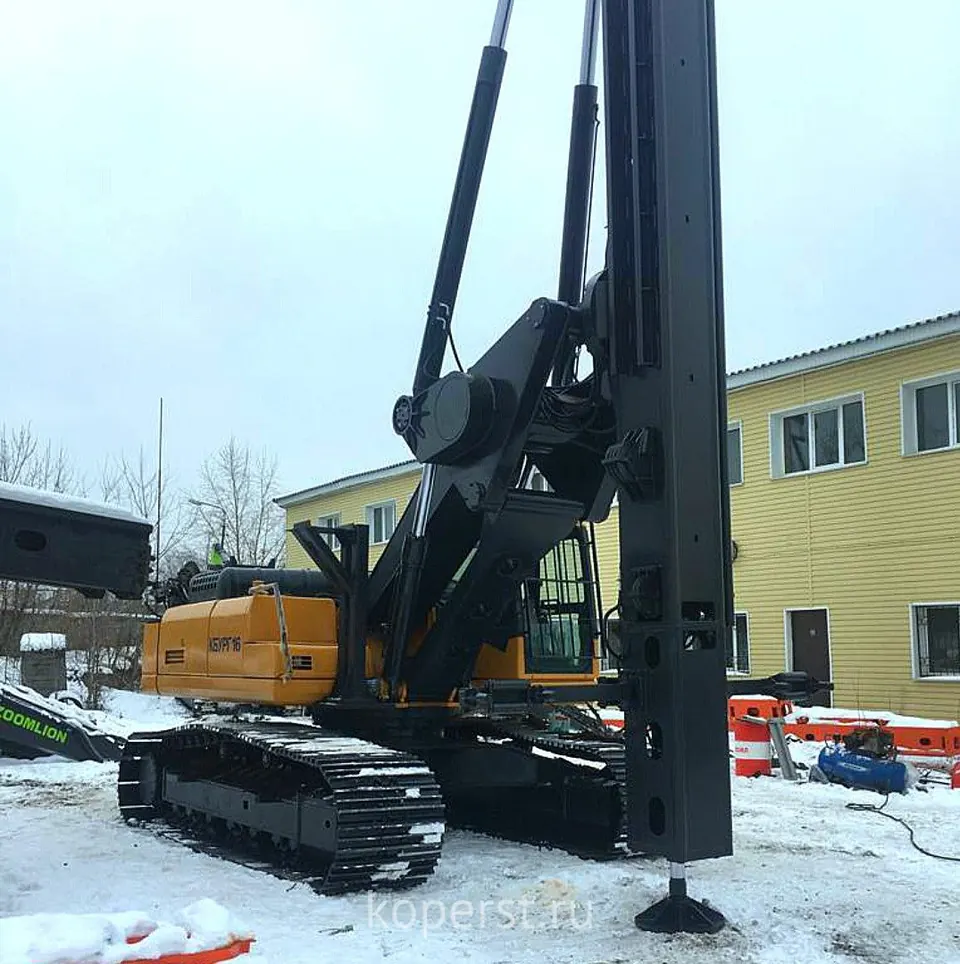

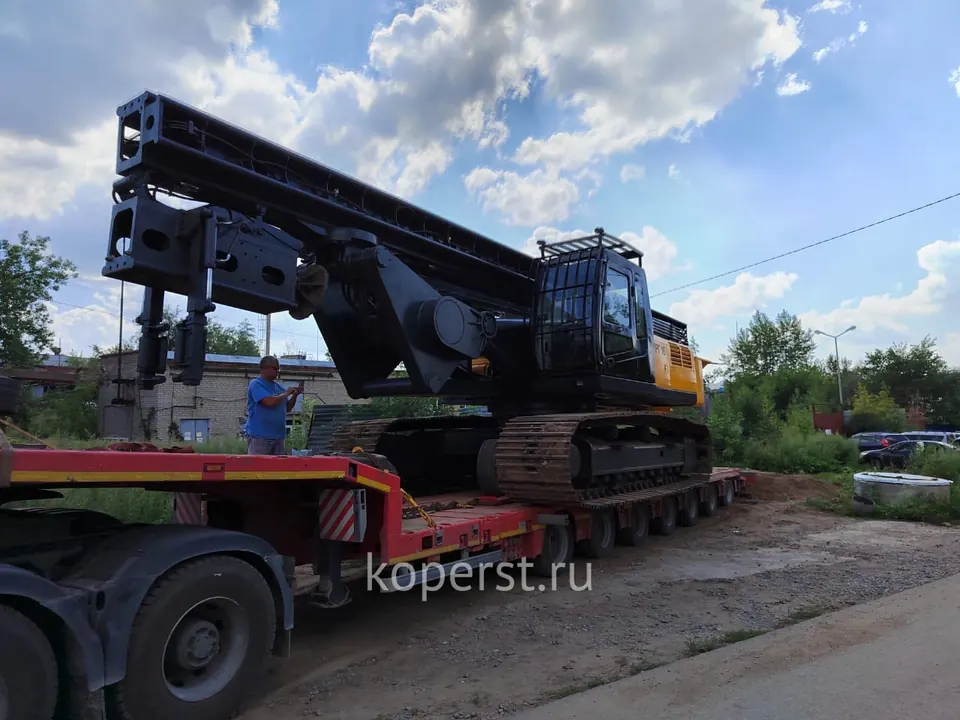

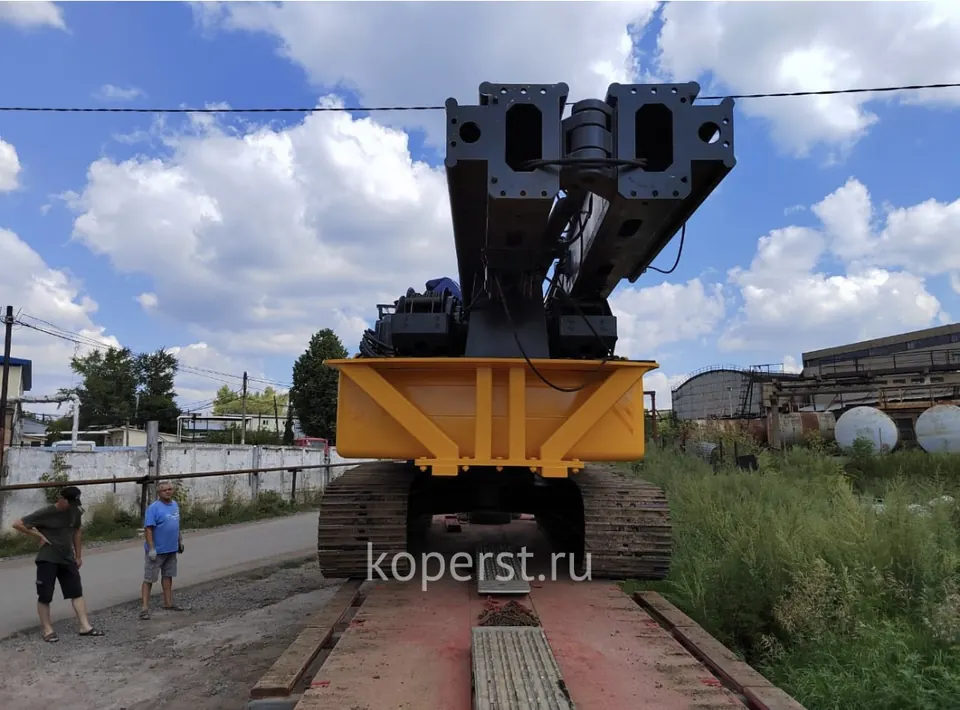

Копрово-бурильная установка CAT-345

черновик — требует вычитки

Копрово-бурильная установка КБУРГ-16 на базе экскаватора CAT-345: лидерное бурение и погружение свай длиной до 16 м, сечением до 400×400 мм.

Цена по запросу

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Марка	КБУРГ-16
Базовая машина	[уточнить: в таблице на текущем сайте указана SUNWARD SWE 500, карточка — о CAT-345]
Наибольшая грузоподъемность — на канате подъема погружателя, кг	16000
Наибольшая грузоподъемность — на канате подъема сваи, кг	12000
Максимальное сечение забиваемых свай, мм	400×400
Максимальная длина забиваемых свай, м	16
Максимальная масса забиваемых свай, кг	7000
Ширина направляющих мачты, мм	500х83
Угол поворота платформы, град	360
Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм	3450…4550

Диапазон углов наклона мачты, град, не более — вправо-влево	±7
Диапазон углов наклона мачты, град, не более — вперед	5
Диапазон углов наклона мачты, град, не более — назад	15
Максимальная частота вращения платформы, об/мин	3
Кратность полиспаста подъема сваи	1
Кратность полиспаста подъема навесного оборудования	1
Максимальная скорость подъема навесного оборудования и сваи, м/мин	16
Максимально допустимая скорость ветра при работе установки, м/с	14
Максимально допустимый уклон стройплощадки, град	3
Максимальная масса навесного оборудования, кг	10500

ЛИСТ 03

Базовая машина

Caterpillar 345уточняетсяв таблице характеристик указана другая базовая машина — уточняется

ЛИСТ 04

Какой КБУРГ встанет на ваш экскаватор

Главный критерий — класс массы базовой машины, а не марка. Выберите проверенную связку или укажите массу своего экскаватора.

Проверенные связки

В каталоге есть установки на базе

Или укажите массу экскаватора, т

—

Пришлите марку и модель — типоразмер и комплектация будут в коммерческом предложении.

Отправить марку на расчёт

ЛИСТ 05

Описание

Копрово-бурильная установка КБУРГ-16 на базе экскаватора CAT-345 — для лидерного бурения и погружения свай длиной до 16 м, сечением до 400×400 мм и массой до 7000 кг.

Состав установки

базовая машина;
копровая мачта;
механизм управления пространственным положением копровой мачты;
гидравлическая система;
навесное оборудование;
электрическое оборудование.

Особенности базовой комплектации

Установка оснащена узлами и агрегатами европейских производителей.

грузоподъемные лебедки — [уточнить: в описании на текущем сайте тяговое усилие до 8 т с увеличением грузоподъемности до 16 т за счёт полиспаста; в таблице характеристик 16 000 кг на канате погружателя и 12 000 кг на канате сваи при кратности полиспаста 1];
электросхема управления КБУРГ построена на интеллектуальных силовых ключах со встроенной защитой от коротких замыканий и ограничением по току;
дополнительное гидрооборудование собрано из комплектующих проверенных поставщиков, поэтому при необходимости ремонт можно провести в полевых условиях;
гидросхема управления копрово-буровым оборудованием встроена параллельно гидросхеме экскаватора — одно оборудование можно быстро заменить другим прямо в полевых условиях;
можно подключить дополнительное навесное оборудование: гидромолот, бурильное оборудование, вращатели для винтовых свай;
блокировочная система обеспечивает безопасный режим работы при наклонах мачты и поворотах платформы;
наклон мачты — [уточнить: в описании на текущем сайте «до 8°», в таблице характеристик ±7° вправо-влево, 5° вперёд, 15° назад];
направляющие из квадратной трубы — выше стойкость к износу, лучше скольжение рабочего элемента;
система управления мачтой на выбор заказчика: электрогидравлическая (джойстики) или гидравлическая (рычаги); гидравлическая проще в обслуживании и использовании;
крепление раскосов на пантографе разнесено в стороны, что повышает устойчивость мачты;
возможна установка системы видеонаблюдения для обзора рабочей зоны из кабины машиниста.

Навесное оборудование

сваебойный дизель-молот массой до 10,5 т;
гидравлический молот массой до 10,5 т;
гидравлический вращатель;
бурильный инструмент: шнеки, буры, резцы, шарнирный переходник, люнет.

Рабочие параметры: базовая машина для КБУРГ-16 — гусеничный экскаватор класса от 40 т; энергия удара молота 135–165 кДж; лидерное бурение на глубину до 10–15 м, диаметр бурения до 700 мм; особых требований к гидравлике базовой машины нет.

Базовый экскаватор требует доработки под навесное оборудование — [уточнить: состав и объём доработки базовой машины].

[уточнить: базовая машина в таблице характеристик — на текущем сайте в ней указана SUNWARD SWE 500, хотя карточка о CAT-345]
