Сваебой на базе экскаватора

Сваебой на базе экскаватора — полноповоротный копровый комплект, который навешивается на серийный гусеничный экскаватор: копровая мачта, механизм наведения, лебёдки подъёма погружателя и сваи. Платформа вращается на 360°, поэтому машина переставляется по свайному полю без разворота гусениц и берёт сваи с подачи в радиусе поворота.

Подбор по базовой машине

Определяющий параметр — класс массы гусеничного экскаватора. Подходит любая машина нужного тоннажа: для типоразмера КБУРГ-12 — от 30 т, КБУРГ-14 — от 35 т, КБУРГ-16 — от 40 т. Особых требований к гидравлике базовой машины нет.

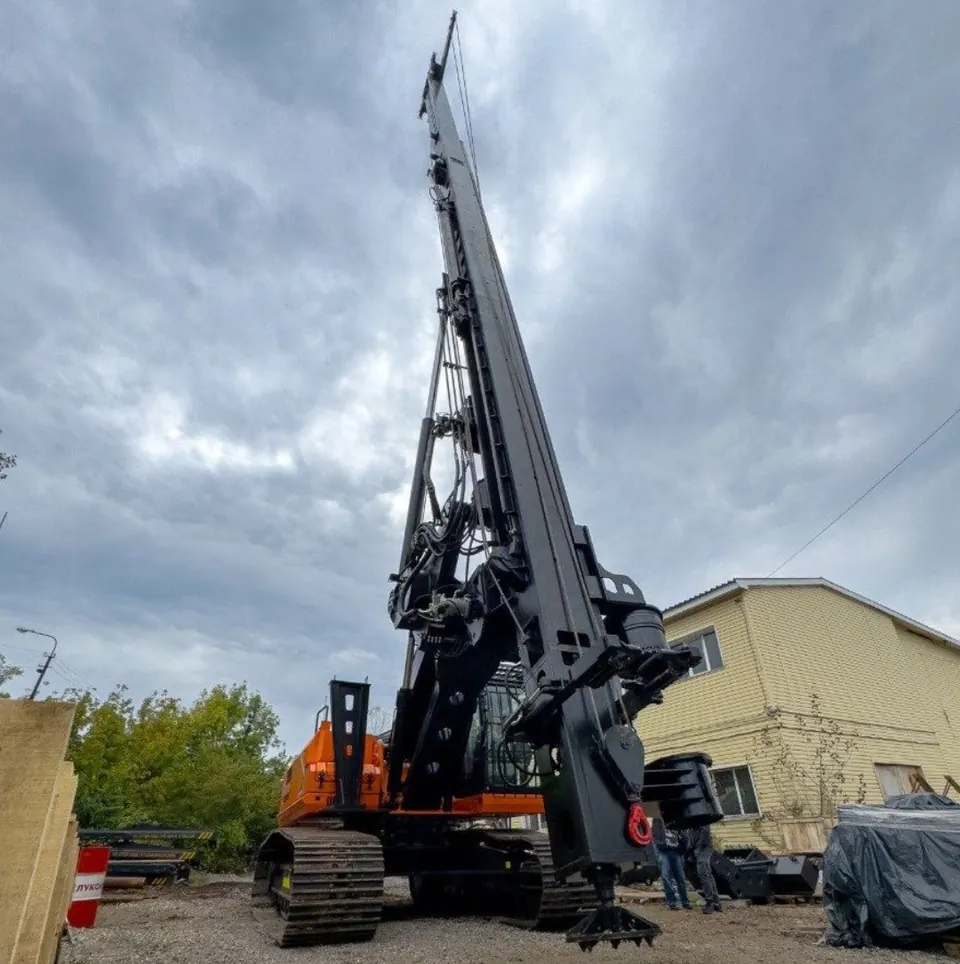

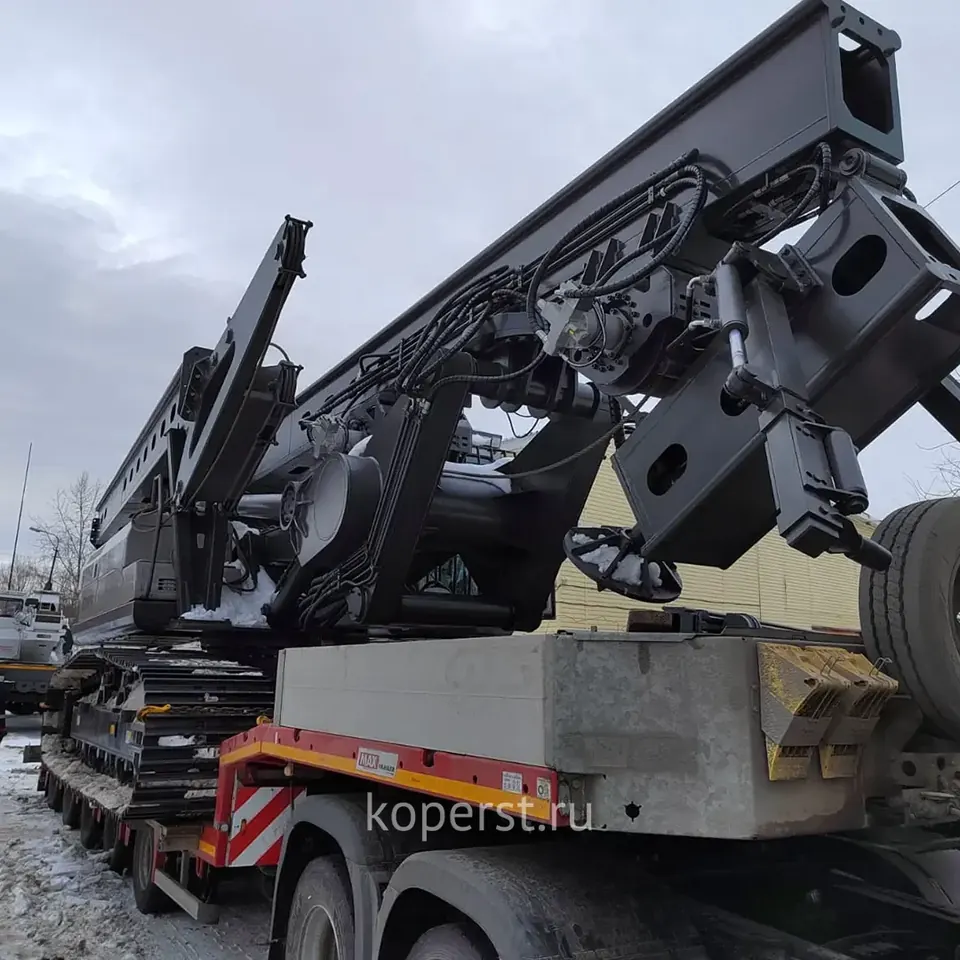

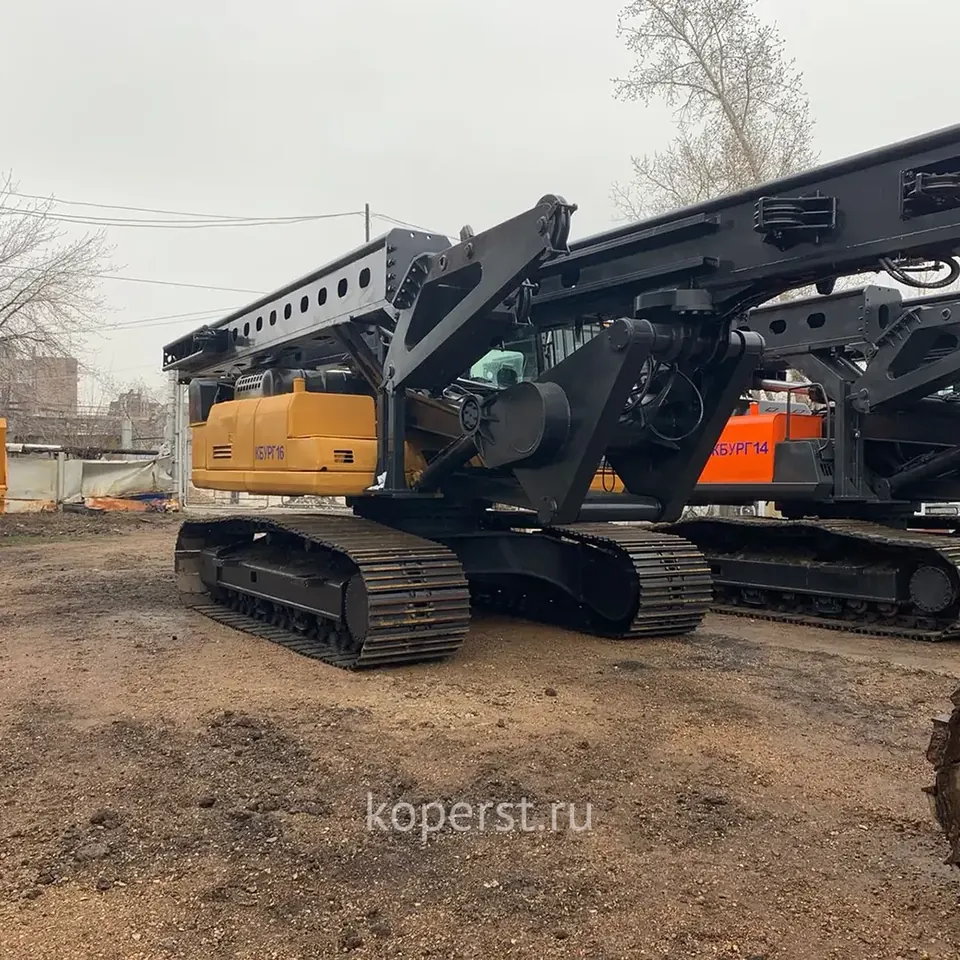

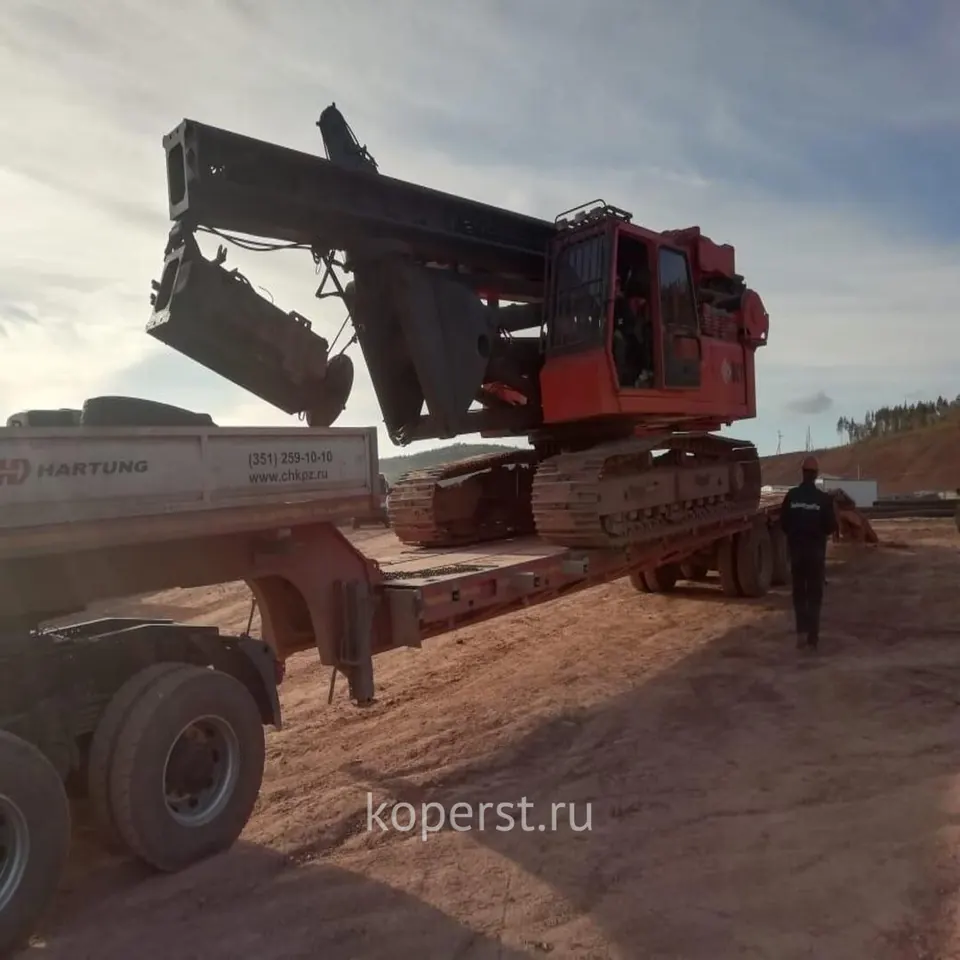

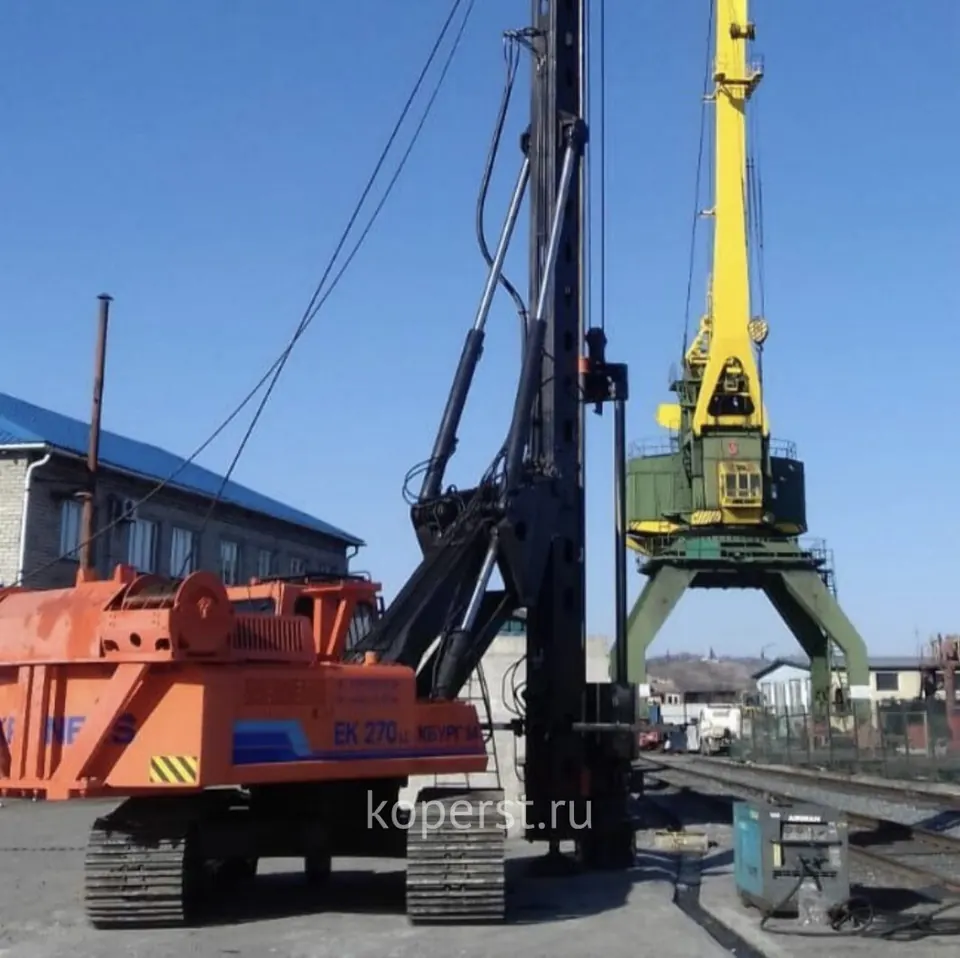

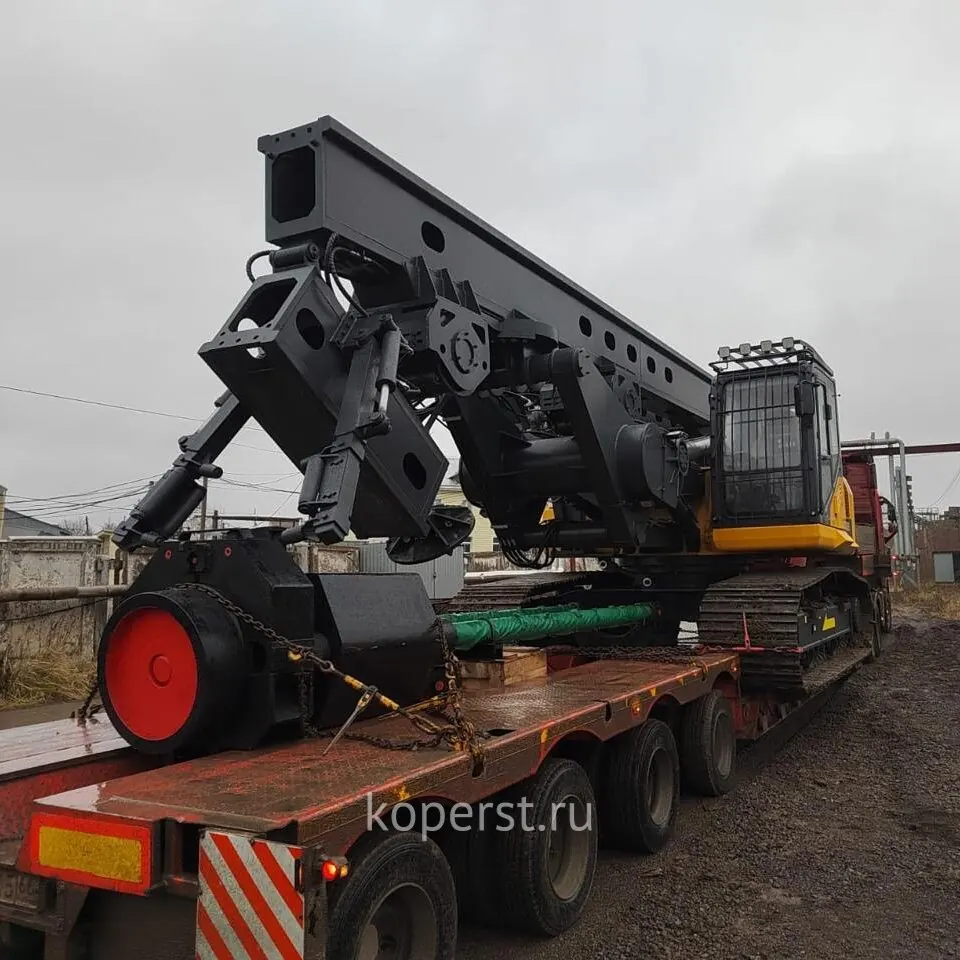

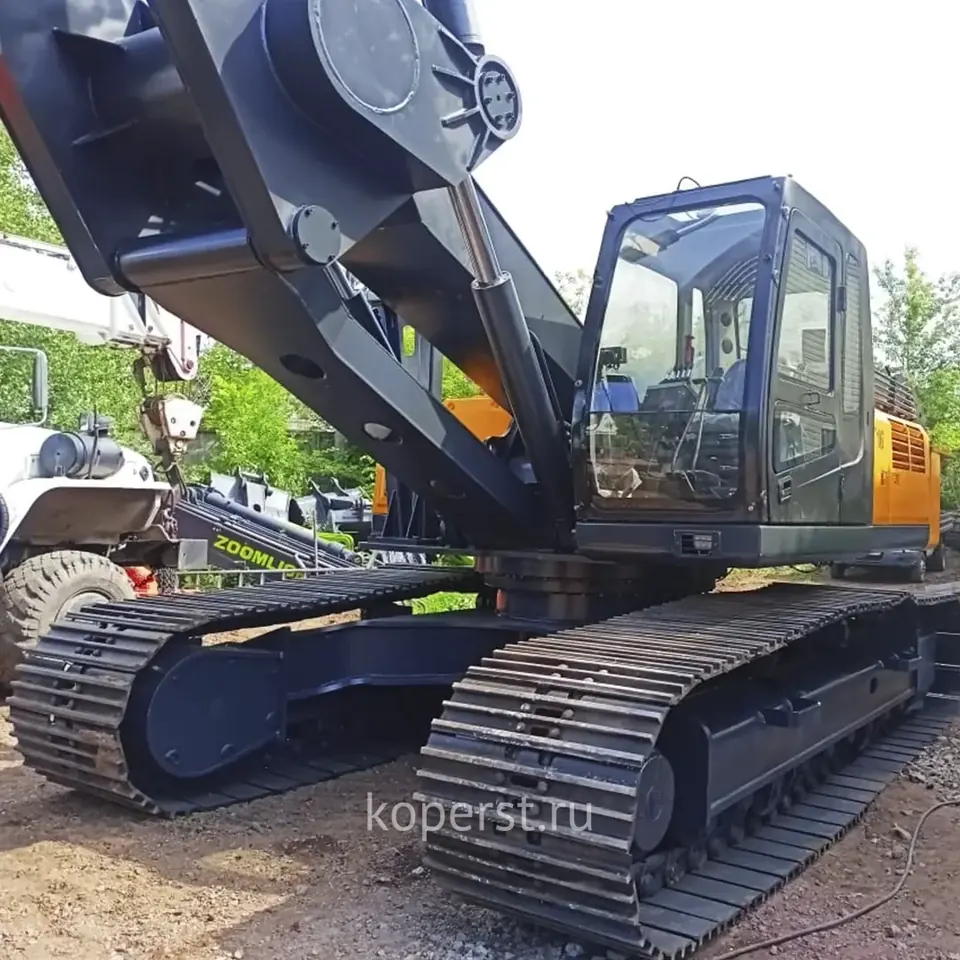

Проверенные связки, уже собранные в комплекты: Hitachi ZX-450, Komatsu PC-400, CAT-345, Lonking CDM-6396 и Sunward SWE-500 — под КБУРГ-16; Doosan DX-360 и Zoomlion-370 — под КБУРГ-14; Sinomach-225 — под КБУРГ-12. В каталоге раздела есть также исполнения на ЕК-270, ЕК-330, LiuGong 933E и Zoomlion ZE 335 E.

Что даёт по работе

• длина погружаемой сваи — 12, 14 или 16 м в зависимости от исполнения;
• сечение сваи — до 400×400 мм;
• энергия удара — 62,5–98 кДж (КБУРГ-12), 98–135 кДж (КБУРГ-14), 135–165 кДж (КБУРГ-16);
• масса навесного оборудования — до 6,2 / 7,2 / 10 т соответственно;
• наклон мачты вперёд, назад и в стороны — наведение на точку без перестановки машины;
• грузоподъёмность на канате подъёма сваи — от 6000 до 16 000 кг в зависимости от исполнения.

Если помимо забивки нужно лидерное бурение, тот же комплект берут в исполнении копрово-бурильной установки — с вращателем и шнеком на той же мачте.
