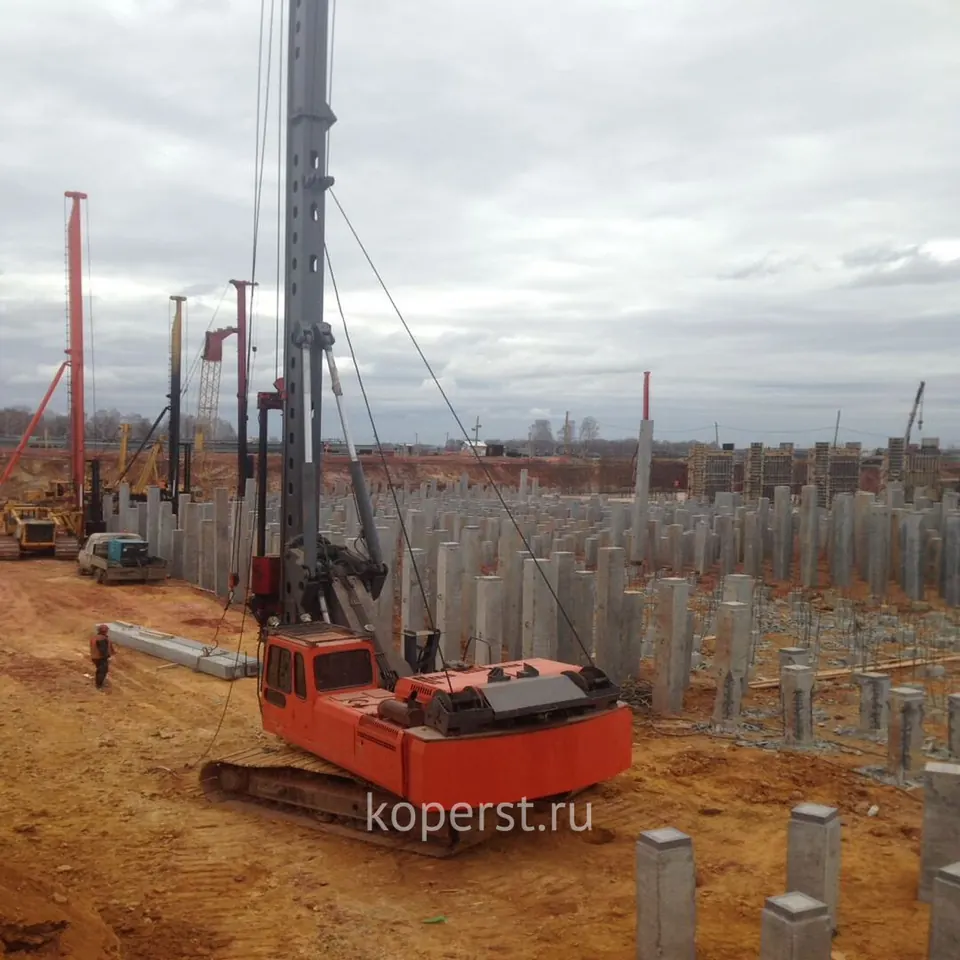

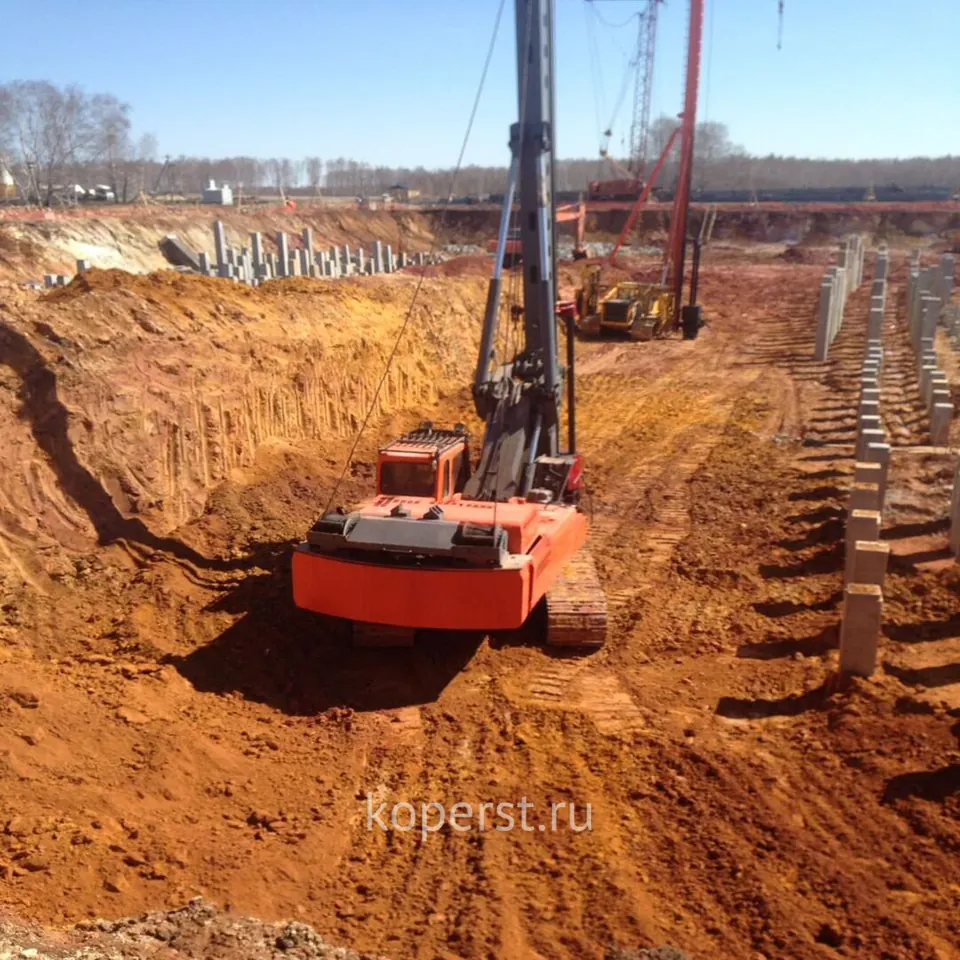

Сваебой на базе экскаватора ЕК-330
черновик — требует вычитки
Сваебой на базе экскаватора ЕК-330 для погружения цельных свай длиной до 12 м, сечением до 400×400 мм и массой до 5500 кг.
Технические характеристики
| Базовая машина | ЕК-330 |
|---|---|
| Наибольшая грузоподъемность — на канате подъема погружателя, кг | 12000 |
| Наибольшая грузоподъемность — на канате подъема сваи, кг | 12000 |
| Максимальное сечение забиваемых свай, мм | 400×400 |
| Максимальная длина погружаемой сваи, м | 12 |
| Максимальная масса забиваемых свай, кг | 5500 |
| Ширина направляющих мачты, мм | 500*80 |
| Угол поворота платформы, град | 360 |
| Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм | 3500… 4300 |
| Диапазон углов наклона мачты, град, не более — вправо-влево | ±5 |
| Диапазон углов наклона мачты, град, не более — вперед | 10 |
| Диапазон углов наклона мачты, град, не более — назад | 15 |
| Максимальная частота вращения платформы, об/мин | 2 |
| Кратность полиспаста подъема сваи | 1 |
| Кратность полиспаста подъема навесного оборудования | 1 |
| Максимальная скорость подъема навесного оборудования и сваи, м/мин | 16 |
|---|---|
| Максимально допустимая скорость ветра при работе установки, м/с | 14 |
| Максимально допустимый уклон стройплощадки, град | 3 |
| Максимальная масса навесного оборудования, кг | 6500 |
| Масса КБУ без сваебойного молота и сваи, кг | 30000 |
| Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм — высота | 20700 |
| Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм — длина | 5810 |
| Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм — ширина | 3550 |
| Габаритные размеры в транспортном положении, мм — длина | 11050 |
| Габаритные размеры в транспортном положении, мм — ширина | 3250 |
| Габаритные размеры в транспортном положении, мм — высота | 3550 |
| Ширина гусеничного хода, мм | 3550 |
| Максимальное удельное давление на грунт, кг/см² | 1,15 |
| Полный ресурс работы, час (лет) | 10000 (10) |
Базовая машина
- ЭК 330базовая машина установки
Какой КБУРГ встанет на ваш экскаватор
Главный критерий — класс массы базовой машины, а не марка. Выберите проверенную связку или укажите массу своего экскаватора.
Проверенные связки
В каталоге есть установки на базе
—
Пришлите марку и модель — типоразмер и комплектация будут в коммерческом предложении.
Установки в каталоге на этой базе
Описание
Сваебойная установка на базе экскаватора ЕК-330 — для погружения цельных свай длиной до 12 м, сечением до 400×400 мм и массой до 5500 кг. Масса КБУ без сваебойного молота и сваи — 30 000 кг.
Состав установки
- базовая машина;
- копровая мачта;
- механизм управления пространственным положением копровой мачты;
- гидравлическая система;
- навесное оборудование;
- электрическое оборудование.
Особенности конструкции
В базовой комплектации КБУРГ оснащена узлами и агрегатами европейских производителей.
- Установлены грузоподъёмные лебёдки с тяговым усилием 6 т, за счёт полиспаста грузоподъёмность увеличена до 12 т.
- Электросхема управления КБУРГ собрана на интеллектуальных силовых ключах со встроенной защитой от короткого замыкания и ограничением по току.
- Дополнительное гидрооборудование собрано из комплектующих российских поставщиков, поэтому ремонт при необходимости выполняется в полевых условиях.
- Гидросхема копрово-бурового оборудования встроена параллельно гидросхеме экскаватора: одно навесное оборудование меняется на другое за короткий срок, в том числе в полевых условиях.
- Предусмотрено подключение дополнительного навесного оборудования: гидромолота, бурильного оборудования, вращателей для винтовых свай.
- Блокировочная система обеспечивает безопасный режим работы при наклонах мачты и поворотах платформы.
Рабочие параметры: базовая машина для КБУРГ-12 — гусеничный экскаватор класса от 30 т; энергия удара молота 62,5–98 кДж; лидерное бурение на глубину до 10–15 м, диаметр бурения до 700 мм; особых требований к гидравлике базовой машины нет.
Базовый экскаватор требует доработки под навесное оборудование — [уточнить: состав и объём доработки базовой машины].
