ЛИСТ 01Сваебой на базе экскаватора

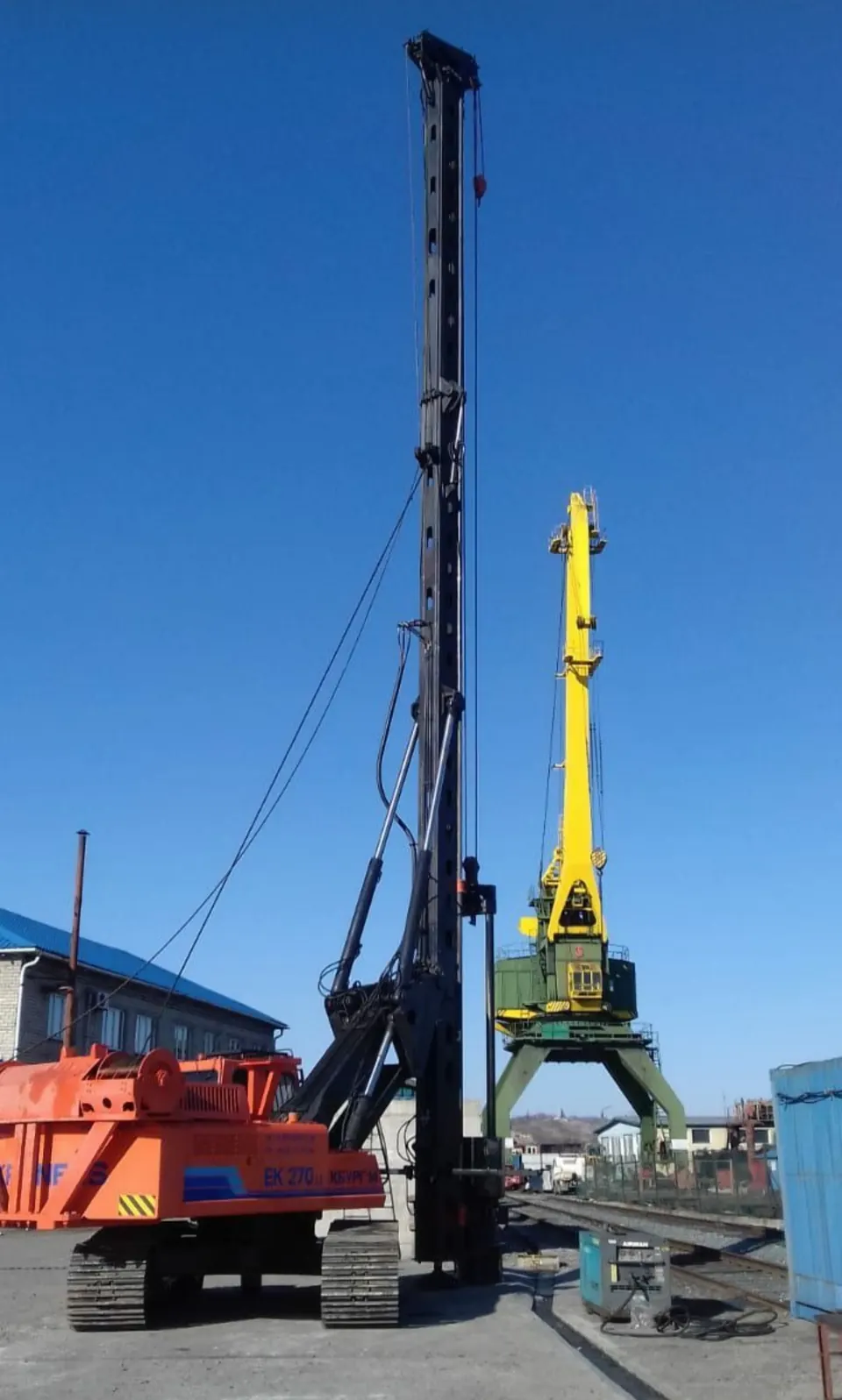

Сваебой на базе экскаватора ЕК-270

Name: Сваебой на базе экскаватора ЕК-270
Price: 12000000 RUB
Availability: PreOrder

черновик — требует вычитки

Сваебойная установка КБУРГ-12 на базе болотоходного экскаватора ЕК-270. Сваи длиной до 12 м, сечением до 400×400 мм и массой до 5500 кг.

от 12 000 000 ₽Итоговая цена — в коммерческом предложении

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Базовая машина	ЕК-270
Наибольшая грузоподъемность — на канате подъема погружателя, кг	7000
Наибольшая грузоподъемность — на канате подъема сваи, кг	7000
Максимальное сечение забиваемых свай, мм	400×400
Максимальная длина забиваемых свай, м	12
Максимальная масса забиваемых свай, кг	5500
Ширина направляющих мачты, мм	360 / 500
Угол поворота платформы, град	360
Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм	3500… 4300
Диапазон углов наклона мачты — вправо-влево, град, не более	±5
Максимальная частота вращения платформы, об/мин	2

Кратность полиспаста подъема сваи	1
Кратность полиспаста подъема навесного оборудования	1
Максимальная скорость подъема навесного оборудования и сваи, м/мин	16
Максимально допустимая скорость ветра при работе установки, м/с	14
Максимально допустимый уклон стройплощадки, град	3
Максимальная масса навесного оборудования, кг	6500
Масса КБУ без сваебойного молота и сваи, кг	30000
Ширина гусеничного хода, мм	3550
Максимальное удельное давление на грунт, кг/см²	1,15
Полный ресурс работы, час (лет)	10000 (10)

ЛИСТ 03

Базовая машина

ЭК 270базовая машина установки

ЛИСТ 04

Какой КБУРГ встанет на ваш экскаватор

Главный критерий — класс массы базовой машины, а не марка. Выберите проверенную связку или укажите массу своего экскаватора.

Проверенные связки

В каталоге есть установки на базе

Или укажите массу экскаватора, т

—

Пришлите марку и модель — типоразмер и комплектация будут в коммерческом предложении.

Отправить марку на расчёт

ЛИСТ 05

Описание

Сваебойная установка КБУРГ-12 на базе болотоходного экскаватора ЕК-270. Применяется в гражданском и промышленном строительстве для погружения свай длиной до 12 м, сечением до 400×400 мм и массой до 5500 кг.

Состав установки

базовая машина;
копровая мачта;
механизм управления пространственным положением копровой мачты;
гидравлическая система;
навесное оборудование;
электрическое оборудование.

Особенности

Электрогидравлическое управление копровым оборудованием с системой электронного предупреждения об опасных режимах работы.
Кабина с большой площадью остекления и удобным расположением органов управления, подрессоренное сиденье регулируется по массе и росту оператора.
Панели приборов в травмобезопасном исполнении, с указателями и сигнализаторами: оператор контролирует работу всех основных систем машины.
Ширина колеи и большая длина опорной поверхности гусениц повышают устойчивость машины.
Угол поворота платформы — 360°.

Применение

Погружение (забивка) железобетонных и металлических свай длиной до 12 м, устройство скважин строительного назначения, шпунтовые работы при устройстве фундаментов.

Комплектация

Установка комплектуется бурильным оборудованием и сваебойными молотами. В качестве сваепогружателя на копёр навешиваются:

штанговые дизельные молоты МСДШ1-2500, МСДШ1-3000, DD-25, DD-35;
трубчатые дизельные молоты МСДТ1-1800, МСДТ1-2500;
гидравлические молоты с массой ударной части 3 т.

Эксплуатация копровой установки предусмотрена при температуре от −40 до +40 °C и скорости ветра не более 14 м/с. Выполняются монтаж и сервисное обслуживание.

Рабочие параметры: базовая машина для КБУРГ-12 — гусеничный экскаватор класса от 30 т; энергия удара молота 62,5–98 кДж; лидерное бурение на глубину до 10–15 м, диаметр бурения до 700 мм; особых требований к гидравлике базовой машины нет.

Базовый экскаватор требует доработки под навесное оборудование — [уточнить: состав и объём доработки базовой машины].
