Сваебой на базе экскаватора CAT-345
черновик — требует вычитки

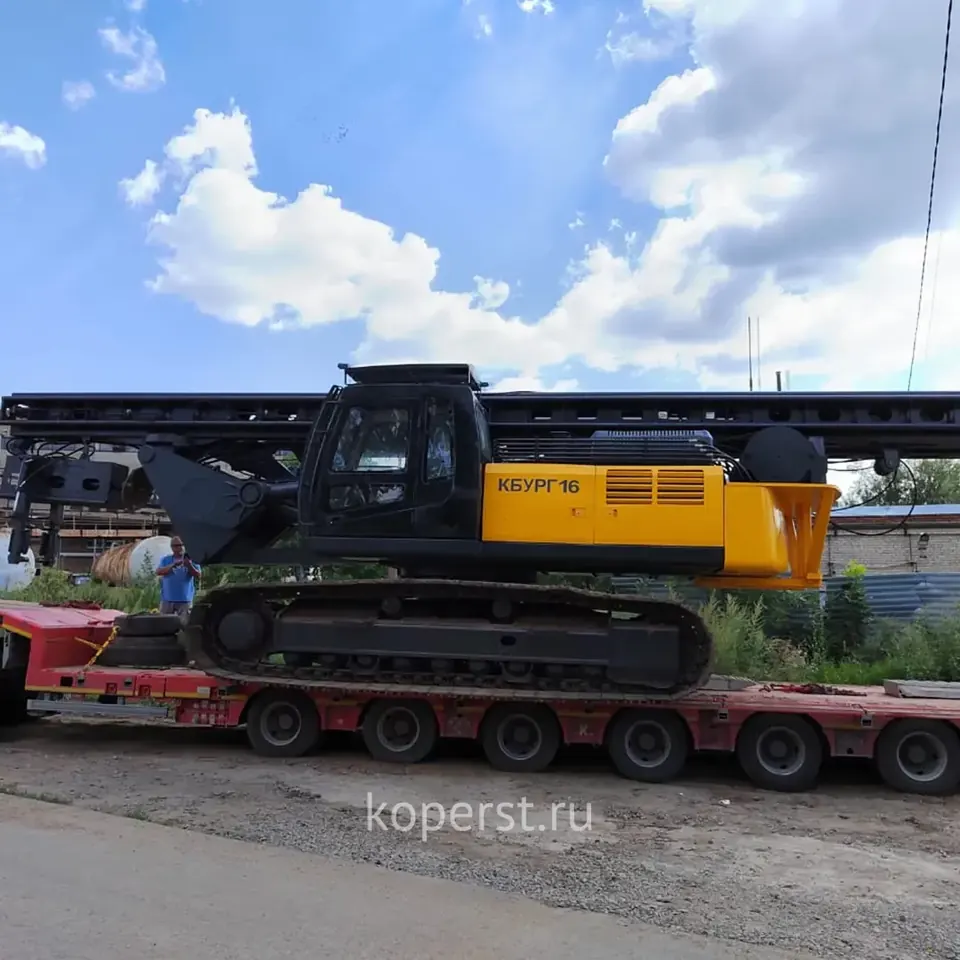

Сваебой КБУРГ-16 на базе экскаватора CAT-345 под цельные сваи длиной до 16 м, сечением до 400×400 мм и массой до 7000 кг.
Технические характеристики
| Марка | КБУРГ-16 |
|---|---|
| Базовая машина | CAT-345 |
| Наибольшая грузоподъемность — на канате подъема погружателя, кг | 16000 |
| Наибольшая грузоподъемность — на канате подъема сваи, кг | 16000 |
| Максимальное сечение забиваемых свай, мм | 400×400 |
| Максимальная длина забиваемых свай, м | 16 |
| Максимальная масса забиваемых свай, кг | 7000 |
| Ширина направляющих мачты, мм | 500х83 |
| Угол поворота платформы, град | 360 |
| Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм | 3450…4550 |
| Диапазон углов наклона мачты, град, не более — вправо-влево | ±7 |
|---|---|
| Диапазон углов наклона мачты, град, не более — вперед | 5 |
| Диапазон углов наклона мачты, град, не более — назад | 15 |
| Максимальная частота вращения платформы, об/мин | 3 |
| Кратность полиспаста подъема сваи | 1 |
| Кратность полиспаста подъема навесного оборудования | 1 |
| Максимальная скорость подъема навесного оборудования и сваи, м/мин | 16 |
| Максимально допустимая скорость ветра при работе установки, м/с | 14 |
| Максимально допустимый уклон стройплощадки, град | 3 |
| Максимальная масса навесного оборудования, кг | 10500 |
Базовая машина
- Caterpillar 345проверенная связка
Какой КБУРГ встанет на ваш экскаватор
Главный критерий — класс массы базовой машины, а не марка. Выберите проверенную связку или укажите массу своего экскаватора.
Проверенные связки
В каталоге есть установки на базе
—
Пришлите марку и модель — типоразмер и комплектация будут в коммерческом предложении.
Установки в каталоге на этой базе
Описание
Сваебой КБУРГ-16 на базе экскаватора CAT-345 — под цельные сваи длиной до 16 м, сечением до 400×400 мм и массой до 7000 кг. Платформа поворачивается на 360°.
Состав установки
- базовая машина;
- копровая мачта;
- механизм управления пространственным положением копровой мачты;
- гидравлическая система;
- навесное оборудование;
- электрическое оборудование.
Особенности конструкции
В базовой комплектации сваебой оснащён узлами и агрегатами европейских производителей.

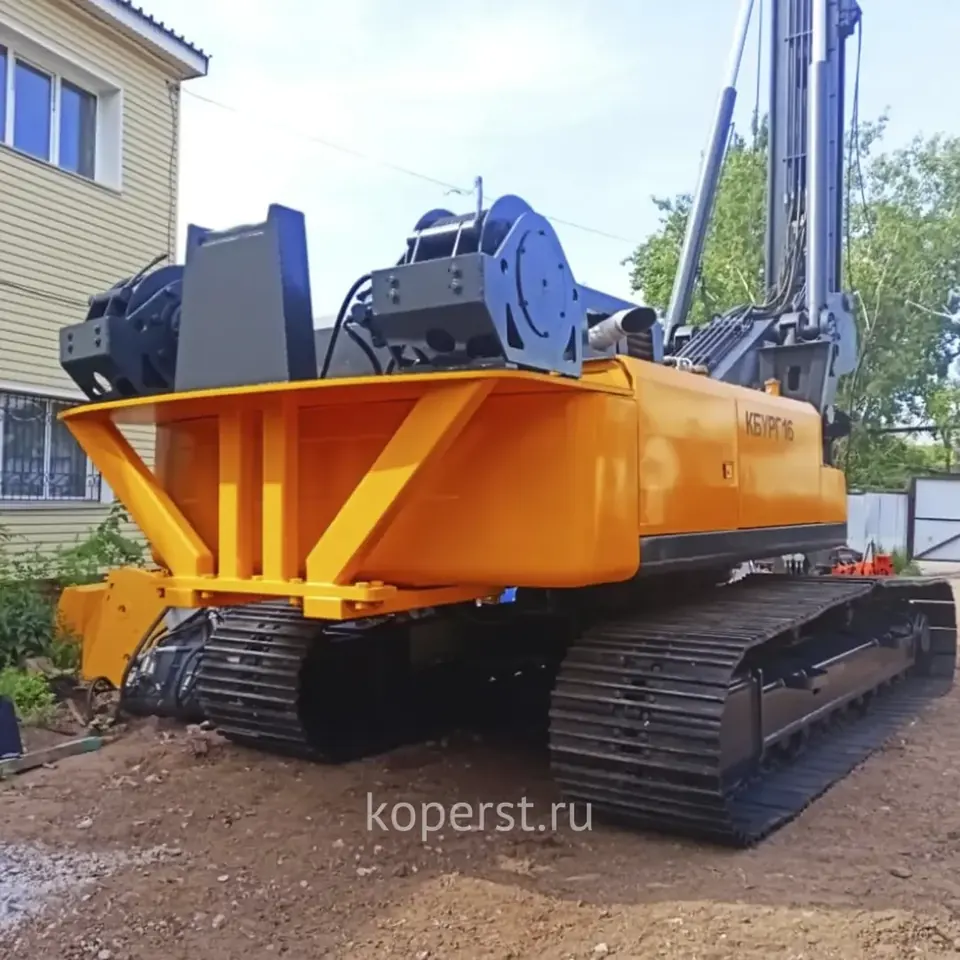

- Грузоподъёмные лебёдки с тяговым усилием 8 т перенесены на корму экскаватора. Контргруз навешивать не нужно, манёвренность машины выше. За счёт полиспаста грузоподъёмность лебёдок может быть увеличена до 16 т.
- Электросхема управления КБУРГ собрана на интеллектуальных силовых ключах (Intelligent Power Switches, IPS) компании IR со встроенной защитой от короткого замыкания и ограничением по току.
- Дополнительное гидрооборудование собрано из комплектующих российских поставщиков, поэтому ремонт при необходимости выполняется в полевых условиях.
- Гидросхема копрово-бурового оборудования встроена параллельно гидросхеме экскаватора: одно навесное оборудование меняется на другое за короткий срок, в том числе в полевых условиях.
- Предусмотрено подключение дополнительного навесного оборудования: гидромолота, бурильного оборудования, вращателей для винтовых свай.
- Блокировочная система обеспечивает безопасный режим работы при наклонах мачты и поворотах платформы.
- Направляющие мачты выполнены из трубы ø83 мм с толщиной стенки 8 мм — это повышает их износостойкость и улучшает скольжение рабочего органа.
- Управление мачтой — на выбор заказчика: электрогидравлическое (джойстики) или гидравлическое (рычаги). Гидравлическое управление проще в обслуживании и в работе.
- Крепления раскосов на пантографе разнесены в стороны, что повышает устойчивость мачты.
- Возможна установка системы видеонаблюдения, чтобы машинист видел рабочую зону.
[уточнить: наклон мачты — в описании на текущем сайте до 8°, в таблице ±7° вправо-влево, 5° вперёд, 15° назад]
Рабочие параметры: базовая машина для КБУРГ-16 — гусеничный экскаватор класса от 40 т; энергия удара молота 135–165 кДж; лидерное бурение на глубину до 10–15 м, диаметр бурения до 700 мм; особых требований к гидравлике базовой машины нет.
Базовый экскаватор требует доработки под навесное оборудование — [уточнить: состав и объём доработки базовой машины].
