Кран-трубоукладчик грузоподъемностью 12 т
черновик — требует вычитки

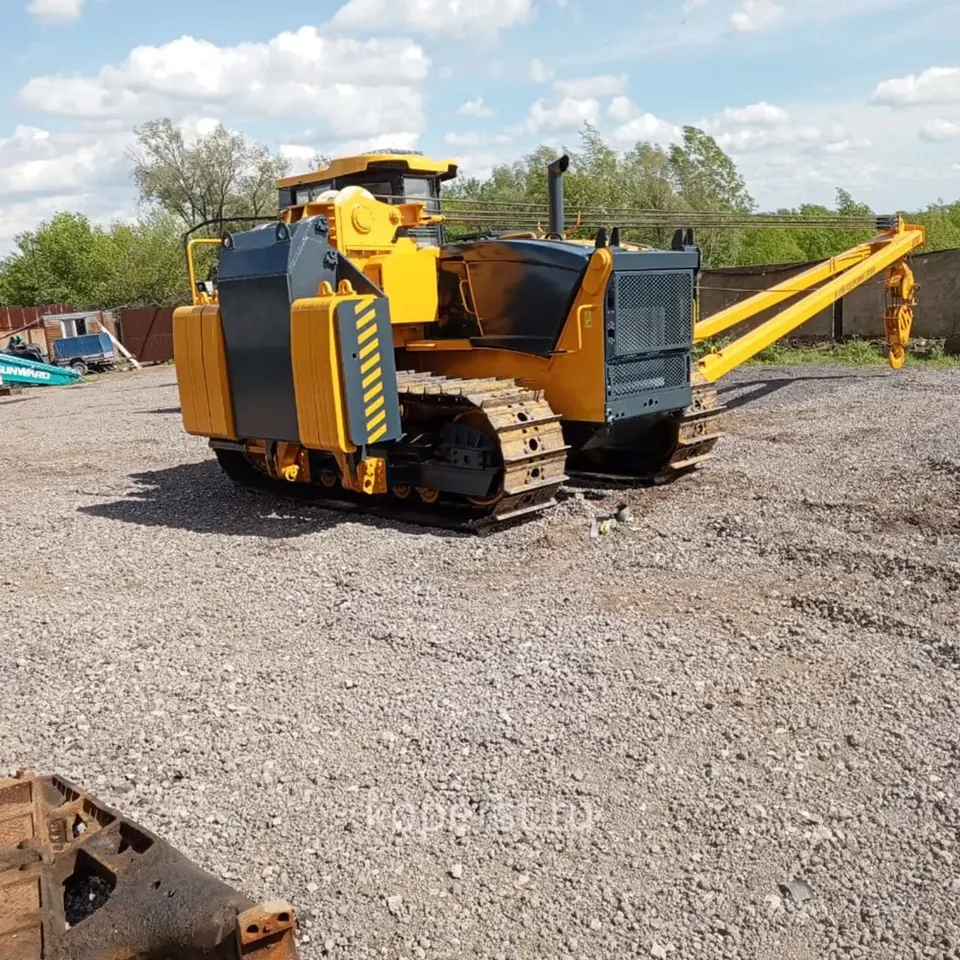

Кран-трубоукладчик грузоподъемностью 12 т на базе бульдозера БТ-10М для укладки трубопроводов в траншею. Стрела 7 или 9 м на выбор.
Технические характеристики
| Базовый трактор | БТ-10М |
|---|---|
| Ширина гусеницы, мм | 500 |
| Эксплуатационная мощность двигателя, кВт (л.с.) при 1400 об/мин | 132 (180) |
| Грузоподъемность номинальная (на плече 2,5 м), т | 12,5 |
| Грузоподъемность максимальная (на плече 1,22 м), т | 27 |
| Момент грузовой устойчивости, т.м | 35 |
| Максимальная высота подъема крюка, м | 5,4 |
| Глубина опускания крюка при минимальном вылете крюка, м | 2,5 |
| Скорость передвижения, км/ч — вперед | 1,75-7,06 |
| Скорость передвижения, км/ч — назад | 2,49-8,41 |
| Расчетное максимальное тяговое усилие на ведущем колесе, т | 23 |
| Эксплуатационная масса, кг | 28350 |
| Емкость топливного бака, л | 300 |
| Лебедка | двухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением |
| Привод | от верхнего вала коробки передач трактора через трехступенчатый редуктор, цепную передачу и карданный вал |
| Тормоза | ленточные, нормальнозамкнутые |
| Первая | 1,6-3,3 |
| Вторая | 6,2-13 |
| Третья | 16,4-34 |
|---|---|
| Первой | 56 |
| Второй | 15 |
| Третьей | 6 |
| Грузовой и стреловой канаты — диаметр, мм | 19,5 или 20 |
| Грузовой и стреловой канаты — длина грузового каната, м | 49 |
| Грузовой и стреловой канаты — длина стрелового каната, м | 45,5 |
| Грузовой и стреловой канаты — тип | неоткидываемый |
| Грузовой и стреловой канаты — количество грузов, шт | 4 |
| Грузовой и стреловой канаты — масса одного груза, кг | 820 |
| Грузовой и стреловой канаты — масса противовеса, кг | 3840 |
| Стрела | трубчатая прямоугольного сечения |
| Длина стрелы, м | 7 либо 9 |
| Картер лебедки | 18 |
| Картер зубчатых передач редуктора | 8 |
| Картер цепной передачи редуктора | 2 |
| Гидросистемы трубоукладчика | 116,5 |
Описание
Новый кран-трубоукладчик грузоподъемностью 12 т на базе бульдозера БТ-10М. Основное назначение — укладка трубопроводов в траншею. Кроме того, трубоукладчик работает как тягач, а также транспортирует и монтирует в траншею трубопроводы диаметром не более 720 мм.
Номинальная грузоподъемность — 12,5 т на плече 2,5 м, максимальная — 27 т на плече 1,22 м. Стрела трубчатая прямоугольного сечения, длиной 7 или 9 м на выбор. Эксплуатационная масса — 28 350 кг.
Условия эксплуатации
Благодаря базовому бульдозеру трубоукладчик работает на любом виде грунта и практически при любой температуре и климате. Для северных и южных районов готовятся специальные исполнения — для работы при высоких или низких температурах, в условиях сильной запылённости и высокой влажности.
Доступна комплектация «СЕВЕР»: жидкостный предпусковой подогреватель двигателя и дополнительный отопитель кабины.
