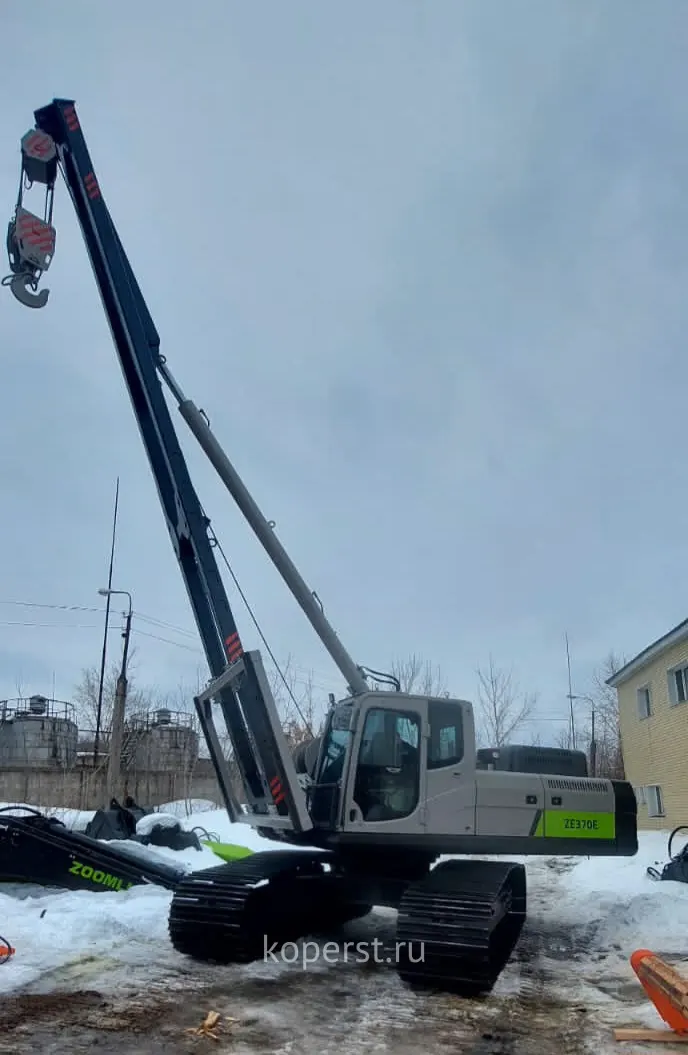

Трубоукладчик-экскаватор грузоподъемностью 20-80 тонн

Краны-трубоукладчики на шасси гусеничного экскаватора грузоподъемностью от 20 до 80 т. Предназначены для укладки трубопроводов в траншею, сопровождения очистных и изоляционных машин, подъёмно-транспортных операций на строительстве магистральных нефтепроводов.

Выполняемые операции

• подъём и удержание трубопровода на весу при сопровождении изоляционных и очистных машин;
• опускание изолированного трубопровода в траншею и извлечение его при ремонте;
• центрирование труб при сварке;
• погрузочно-разгрузочные и монтажные работы;
• развозка на грузовом крюке труб, плетей и других грузов по трассе строительства на небольшие расстояния.

Сменное навесное оборудование

База экскаватора подбирается под требуемую грузоподъёмность крана-трубоукладчика. Возможна поставка сменного навесного оборудования крана-трубоукладчика грузоподъёмностью от 16 до 80 т с последующей установкой. Для этого используются экскаваторы от 200-й до 500-й серии.

[уточнить: нижняя граница грузоподъёмности — в описании на текущем сайте 20 т для кранов-трубоукладчиков и 16 т для сменного навесного оборудования]

Этапы переоборудования экскаватора:

• демонтаж рабочего оборудования: ковша, рукояти, стрелы;
• установка кронштейна с грузовой лебёдкой на штатные крепления рабочего оборудования;
• установка гидроцилиндра подъёма и опускания стрелы;
• монтаж АЗК-100 (автомата защиты крана);
• установка трёхблочной системы полиспастов.

Трубоукладчиком управляют штатными джойстиками экскаватора. Навесное оборудование монтируется без вмешательства в основные системы базового шасси. Опытный экипаж меняет крановое оборудование на рабочее оборудование экскаватора или обратно за одну рабочую смену. Возможно переоборудование экскаватора заказчика в трубоукладчик.
