Трубоукладчики

Трубоукладчик — гусеничная машина для укладки трубопровода в траншею, подъёма и перемещения плетей, сопровождения очистных и изоляционных машин на трассе. В разделе две схемы: на базе гусеничного бульдозера и на базе гусеничного экскаватора.

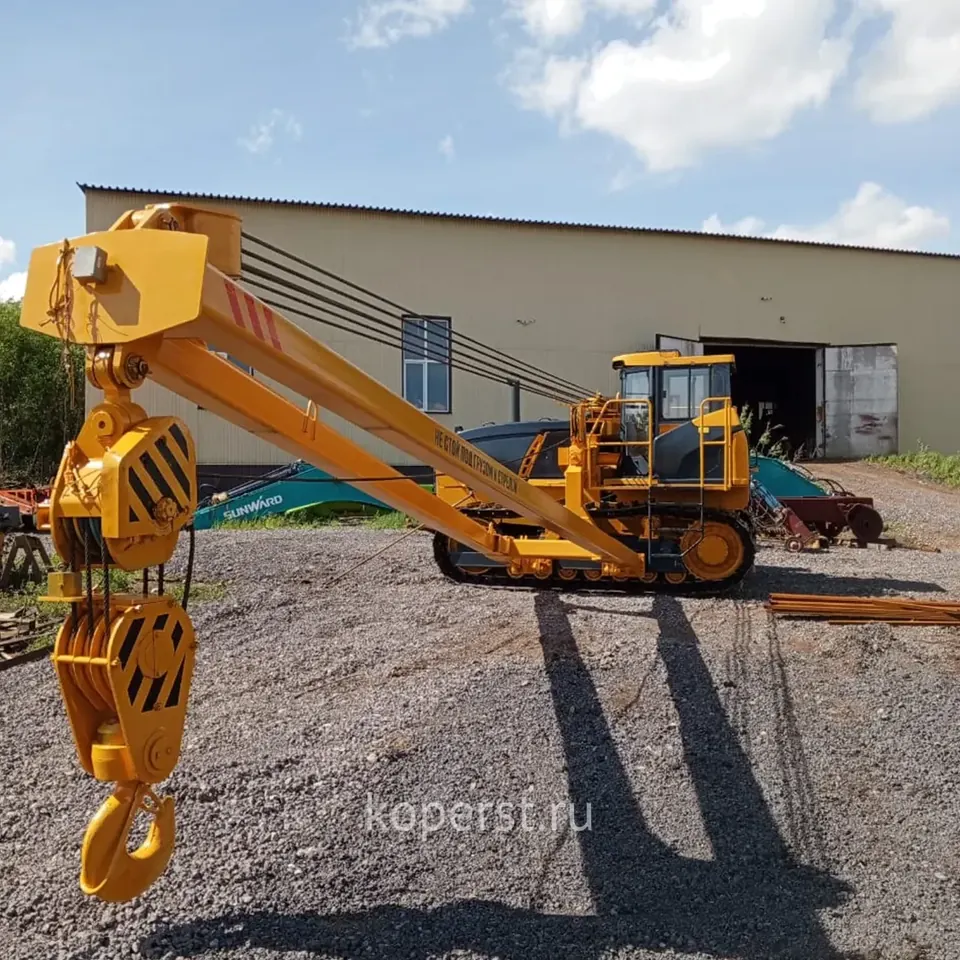

На базе бульдозера БТ-10М

Параметр	12 т	20 т
Грузоподъёмность номинальная (плечо 2,5 м), т	12,5	20
Грузоподъёмность максимальная (плечо 1,22 м), т	27	41
Момент грузовой устойчивости, т·м	35	50
Ширина гусеницы, мм	500	700
Эксплуатационная масса, кг	28 350	29 550
Масса противовеса, кг	3840	6150

Общее для обеих машин: двигатель 132 кВт (180 л.с.) при 1400 об/мин, стрела трубчатая прямоугольного сечения длиной 7 или 9 метров на выбор, двухбарабанная реверсивная лебёдка с многодисковыми фрикционными муфтами и гидравлическим управлением, ленточные нормальнозамкнутые тормоза, топливный бак 300 л. Высота подъёма крюка — 5,3–5,4 м, глубина опускания при минимальном вылете — 2,5 м. У 20-тонной машины противовес выносной, с перекрёстной схемой выдвижения и гидроприводом.

Отдельным исполнением идёт трубоукладчик 20 т с отвалом: та же база и то же крановое оборудование плюс отвал — планировка полосы и засыпка траншеи выполняются той же машиной, без вызова бульдозера.

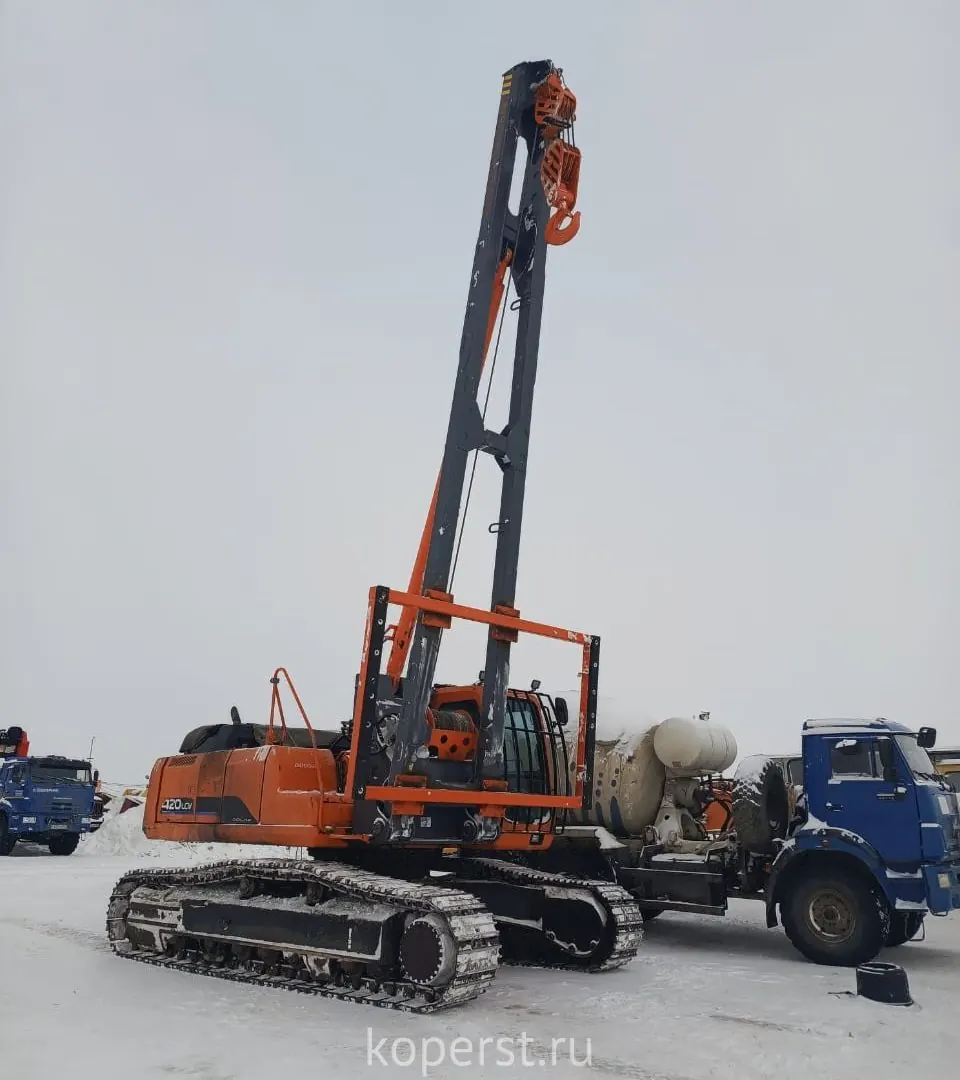

На базе экскаватора

Краны-трубоукладчики на шасси гусеничного экскаватора перекрывают диапазон грузоподъёмности от 20 до 80 тонн — это верх раздела по нагрузке, для магистральных трубопроводов большого диаметра. Подробности — в подразделе «Трубоукладчик-экскаватор».
