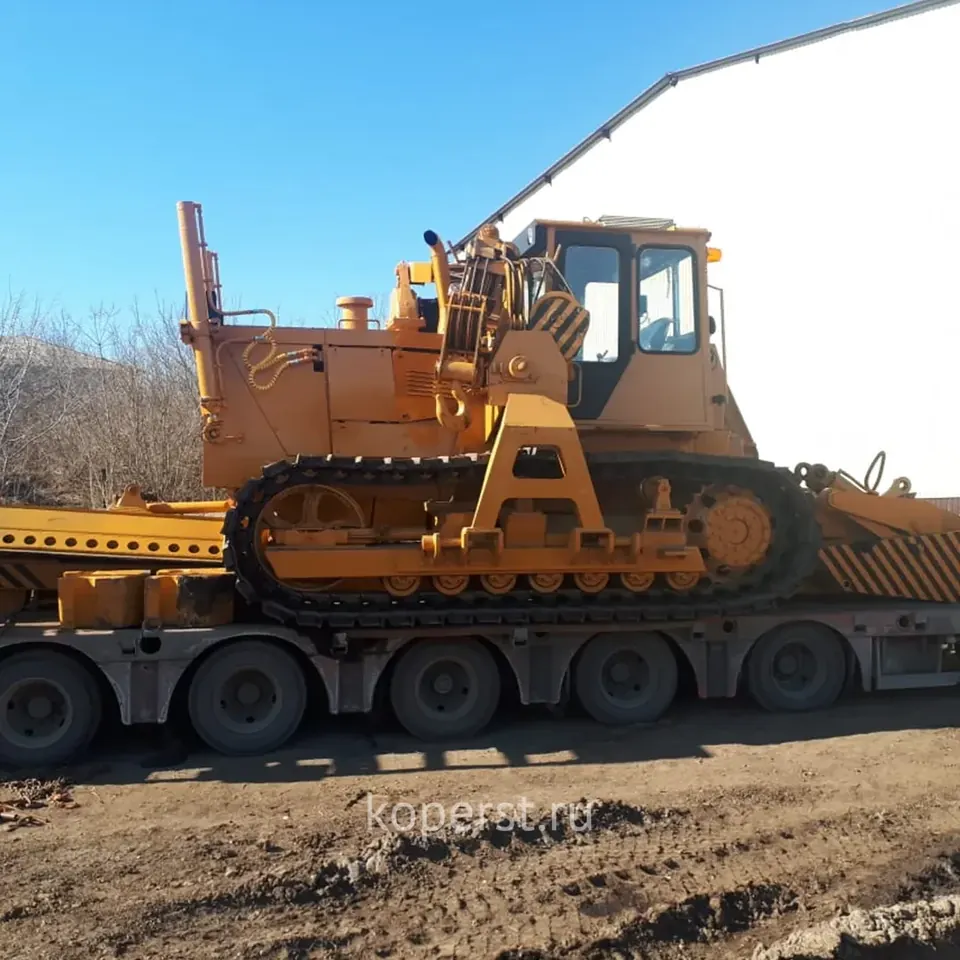

Кран-трубоукладчик грузоподъемностью 20т.

ЛИСТ 01Трубоукладчик-экскаватор

Кран-трубоукладчик грузоподъемностью 20 т

черновик — требует вычитки

Кран-трубоукладчик грузоподъемностью 20 т на базе бульдозера БТ10МБ для укладки трубопроводов в траншею. Стрела 7 или 9 м на выбор.

Цена по запросу

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Базовый трактор	БТ10МБ
Ширина гусеницы, мм	700
Эксплуатационная мощность двигателя, кВт (л.с.) при 1400 об/мин	132 (180)
Грузоподъемность номинальная (на плече 2,5 м), т	20
Грузоподъемность максимальная (на плече 1,22 м), т	41
Момент грузовой устойчивости, т.м	50
Максимальная высота подъема крюка, м	5,3
Глубина опускания крюка при минимальном вылете крюка, м	2,5
Скорость передвижения, км/ч — вперед	1,75-7,06
Скорость передвижения, км/ч — назад	2,49-8,41
Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т), кгс/см. кв.	2,3
Расчетное максимальное тяговое усилие на ведущем колесе, т	22
Эксплуатационная масса, кг	29550
Емкость топливного бака, л	300
Лебедка	двухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением
Привод	от верхнего вала коробки передач трактора через трехступенчатый редуктор, цепную передачу и карданный вал
Тормоза	ленточные, нормальнозамкнутые
Скорость подъема и опускания крюка, м/мин — первая	1,0-2,2

Скорость подъема и опускания крюка, м/мин — вторая	4,0-8,6
Скорость подъема и опускания крюка, м/мин — третья	10,2-22,5
Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, с, не более — первой	85
Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, с, не более — второй	24
Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, с, не более — третьей	11
Грузовой и стреловой канаты — диаметр, мм	19,5 или 20
Грузовой и стреловой канаты — длина грузового каната, м	65
Грузовой и стреловой канаты — длина стрелового каната, м	65
Противовес — тип	выносной, с перекрестной схемой выдвижения с гидравпич. приводом
Противовес — количество грузов, шт	4
Противовес — масса одного груза, кг	680
Противовес — масса противовеса, кг	6150
Стрела	трубчатая прямоугольного сечения
Длина стрелы, м	7 либо 9
Заправочные емкости трубоукладочного оборудования, л — картер лебедки	18
Заправочные емкости трубоукладочного оборудования, л — картер зубчатых передач редуктора	8
Заправочные емкости трубоукладочного оборудования, л — картер цепной передачи редуктора	2
Заправочные емкости трубоукладочного оборудования, л — гидросистемы трубоукладчика	116,5

Упоминаемые базовые машины: БТ10МБ

ЛИСТ 03

Описание

Кран-трубоукладчик грузоподъемностью 20 т на базе бульдозера БТ10МБ. Применяется для укладки трубопроводов в траншею и сопровождения изоляционных и очистных работ; может использоваться на погрузочно-разгрузочных работах и в качестве тягача.

[уточнить: базовый трактор — в описании на текущем сайте БТ-10М, в таблице характеристик БТ10МБ; там же сказано, что такие трубоукладчики выпускаются на базе БТ-10М и БТ-10МБ]

Номинальная грузоподъемность — 20 т на плече 2,5 м, максимальная — 41 т на плече 1,22 м. Трубоукладчик работает с трубами диаметром не более 1020 мм и общей массой не более 20 т. Стрела трубчатая прямоугольного сечения, длиной 7 или 9 м — выбирается под условия эксплуатации и специфику работ. Противовес выносной, с перекрестной схемой выдвижения и гидравлическим приводом. Эксплуатационная масса — 29 550 кг.

[уточнить: скорость передвижения — в описании на текущем сайте средняя 2–10 км/ч, в таблице характеристик 1,75–7,06 км/ч вперёд и 2,49–8,41 км/ч назад]

Исполнения и комплектация

варианты исполнения с лебедкой и отвалом;
стальные канаты по желанию заказчика — одинарной или двойной свивки, также закрытой или спиральной свивки;
комплектация «СЕВЕР»: жидкостный предпусковой подогреватель двигателя и дополнительный отопитель кабины.

Базовая машина позволяет работать практически при любой температуре и в любом климате.
