Копер гусеничный СП-49-РН-14

Name: Копер гусеничный СП-49-РН-14
Price: 17000000 RUB
Availability: PreOrder

черновик — требует вычитки

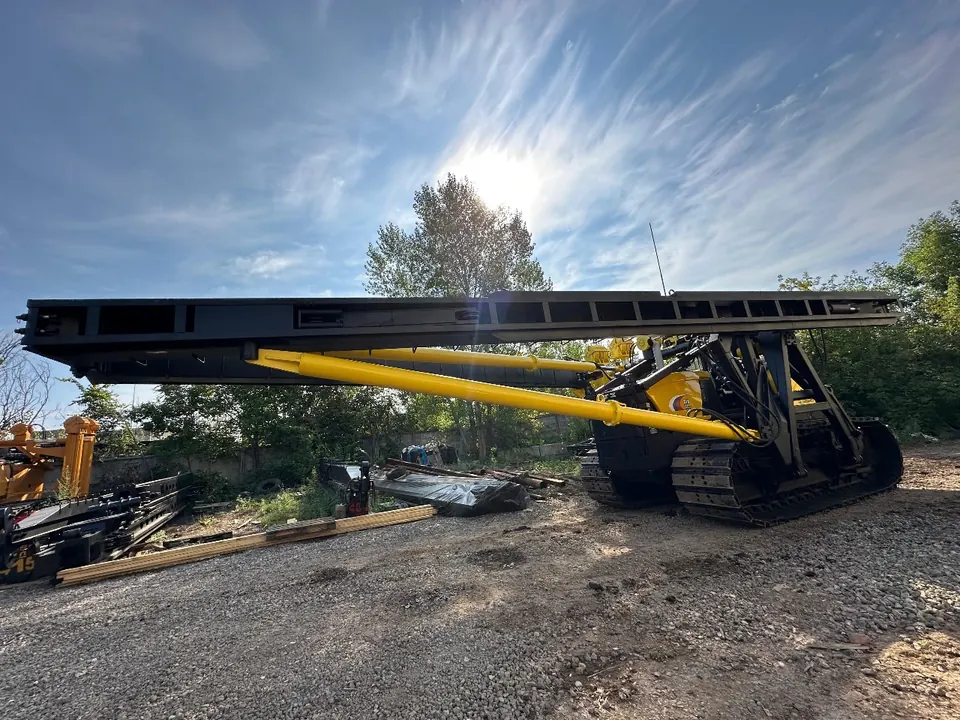

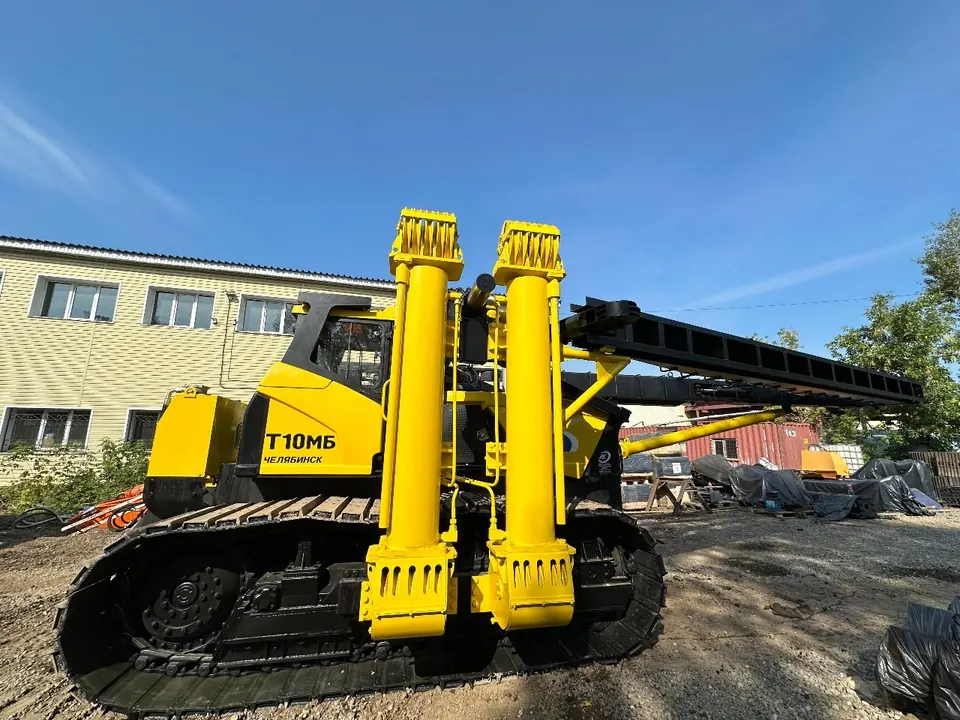

Копер гусеничный СП-49-РН-14 на базе бульдозера БТ10МБ. Забивка свай длиной до 14 м, сечением до 400×400 мм и массой до 5000 кг.

17 000 000 ₽Итоговая цена — в коммерческом предложении

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Базовая машина	БТ10МБ
Тип ходовой части	Гусеничный
Тип привода механизмов копра	Электрогидравлический
Максимальная длина забиваемых свай, м	14
Сечение погружаемой сваи, не более, мм	400×400
Масса забиваемой сваи, не более, кг	5000
Колея (ширина гусеничного хода), мм	2282±25
Грузоподъемность, не более, т	12
Рабочий наклон мачты вперёд, град	7
Рабочий наклон мачты назад, град	18
Рабочий наклон мачты влево-вправо, град	7

Высота в рабочем положении, мм	21410
Ширина в рабочем положении, мм	4830
Длина в рабочем положении, мм	5210
Высота в транспортном положении, мм	3540
Ширина в транспортном положении, мм	4700
Длина в транспортном положении, мм	12150
Изменение продольного вылета мачты, не более, мм	400
Скорость подъема молота и сваи, м/мин	16,5
Масса сваебойной машины, без молота, не более, т	29,2
Максимальное удельное давление на грунт, кПа (кгс/см²)	59,8 (0,61)

Упоминаемые базовые машины: БТ10МБ

ЛИСТ 03

Описание

Копер гусеничный сваебойный СП-49-РН-14 (КоГ-14-0.1.1-01) на базе бульдозера БТ10МБ предназначен для забивки свай длиной до 14 м при строительстве промышленных и гражданских объектов. Сечение сваи — до 400×400 мм, масса — до 5000 кг. Привод механизмов копра электрогидравлический, ходовая часть гусеничная. Год выпуска — 2025.

Отличия СП-49РН от копровой установки СП-49Д других производителей

шток гидроцилиндров раскоса — диаметром 100 мм вместо общепринятых 80 мм;
блочки полиспастов и ролики стрелки на мачте выточены из листового проката — меньше подвержены излому;
портал («паук») копра сварен из квадратной трубы — для прочности и износостойкости конструкции;
мачта усилена: толщина направляющей увеличена на 2 мм, основной рамки — на 3 мм;
мачта в рабочем положении расположена точно по центру оси базовой машины, что повышает устойчивость установки;
лёгкий доступ для замены ведущего колеса и ремонта бортовых редукторов.

Комплектация

молоты DD25 / DD35;
навешивание молота DD35 возможно при установке дополнительного противовеса от 1500 кг;
вращатель БО-2Г или БО-2Э;
бурильный инструмент (шнек, забурник, бур, люнет, штанги, шарнирный переходник) — состав рассчитывается исходя из условий проекта.
