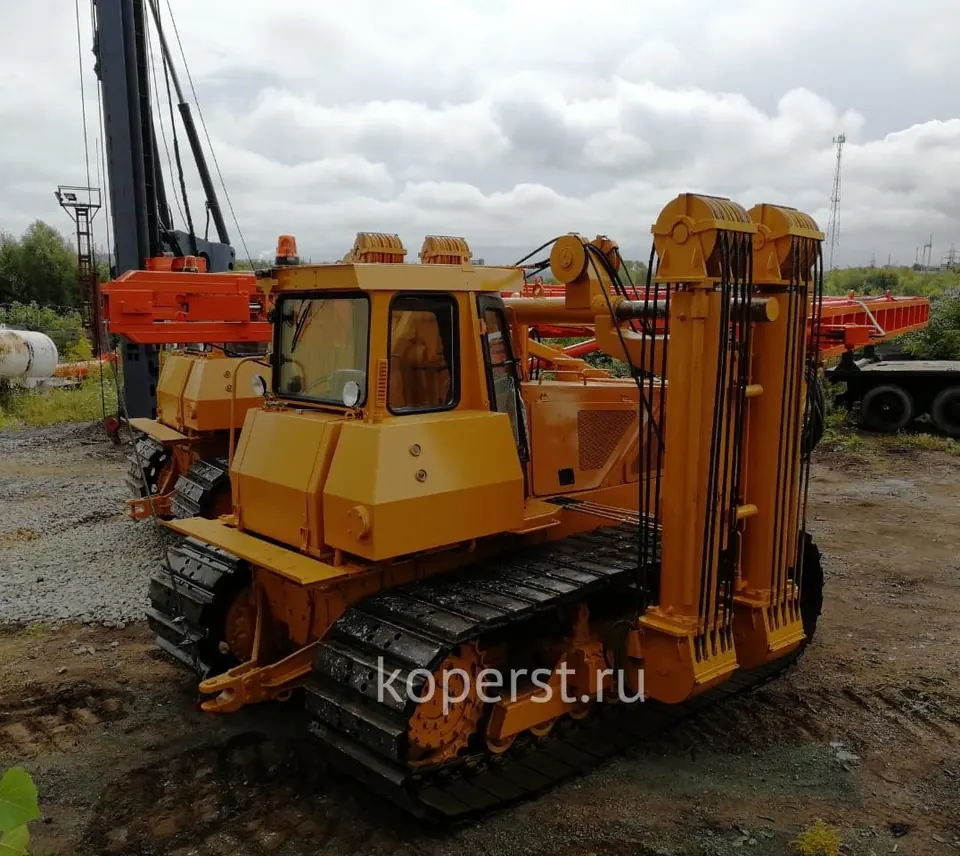

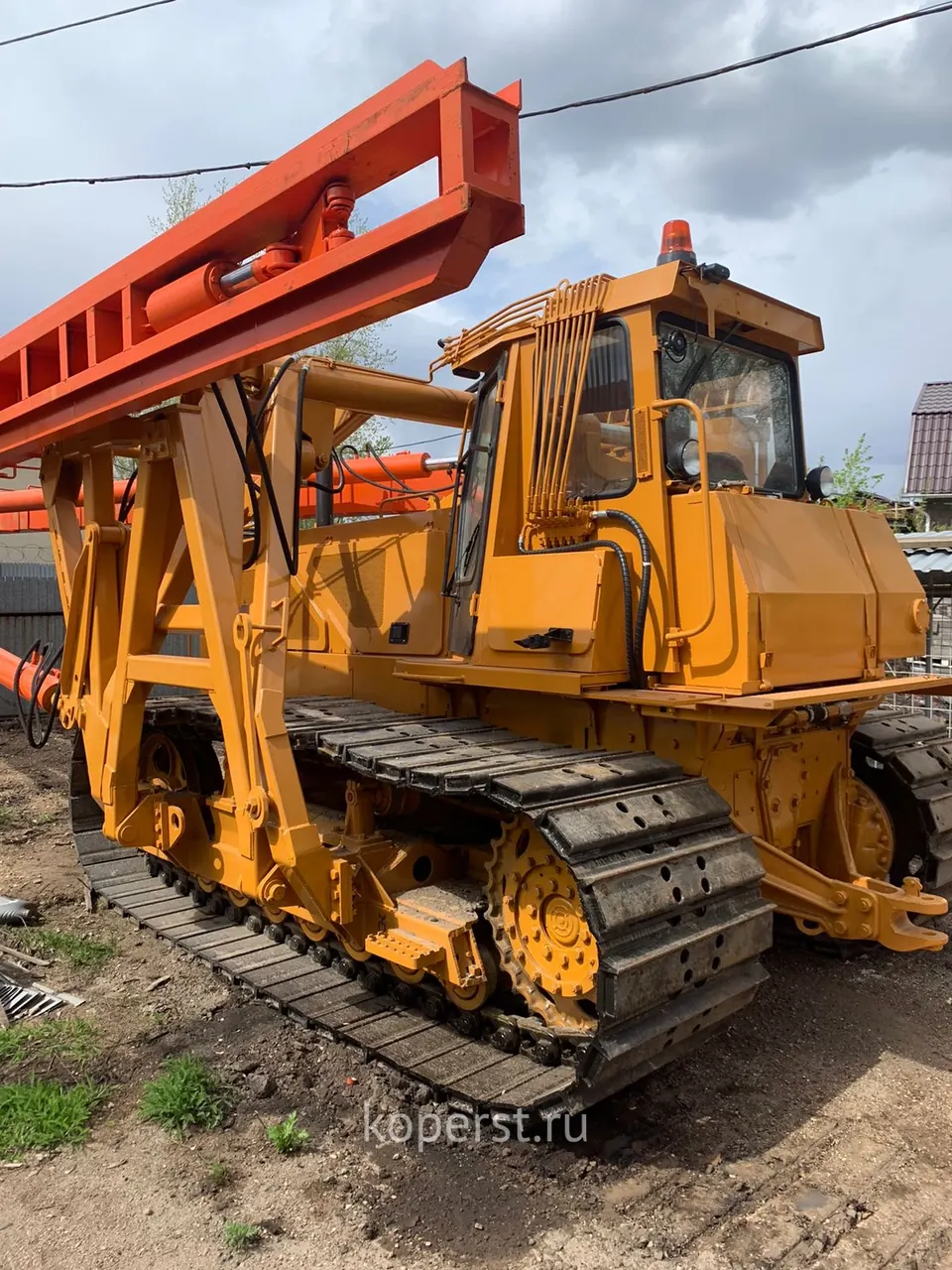

Копер гусеничный СП-49РН

черновик — требует вычитки

Копер гусеничный СП-49РН на базе бульдозера БТ10МБ: забивка свай сечением до 400×400 мм и массой до 6500 кг. Год выпуска — 2025.

Цена по запросу

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Базовая машина	Бульдозер БТ10МБ
Тип ходовой части	Гусеничный
Тип привода механизмов копра	Электрогидравлический
Максимальная длина забиваемых свай, м	12
Сечение погружаемой сваи, не более, мм	400×400
Масса забиваемой сваи, не более, кг	6500
Колея (ширина гусеничного хода), мм	2282±25
Грузоподъемность, не более, т	13,5
Рабочий наклон мачты вперёд, град	7
Рабочий наклон мачты назад, град	18
Рабочий наклон мачты влево-вправо, град	7

Высота в рабочем положении, мм	22320
Ширина в рабочем положении, мм	4830
Длина в рабочем положении, мм	5210
Высота в транспортном положении, мм	3540
Ширина в транспортном положении, мм	4700
Длина в транспортном положении, мм	12800
Изменение продольного вылета мачты, не более, мм	400
Скорость подъема молота и сваи, м/мин	16,5
Масса сваебойной машины, без молота, не более, т	32,5
Максимальное удельное давление на грунт, кПа (кгс/см²)	60,4 (0,64)

Упоминаемые базовые машины: CAT, БТ10МБ

ЛИСТ 03

Описание

Копер гусеничный КоГ (СП-49РН) на базе бульдозера БТ10МБ предназначен для забивки свай сечением до 400×400 мм и массой до 6500 кг. Год выпуска — 2025.

Привод механизмов копра электрогидравлический, ходовая часть гусеничная, грузоподъемность — до 13,5 т, масса машины без молота — не более 32,5 т.

[уточнить: максимальная длина забиваемой сваи — в описании на текущем сайте до 15 м, в таблице характеристик 12 м]

Отличия СП-49РН от копровой установки СП-49Д других производителей

Шток гидроцилиндров раскоса диаметром 100 мм вместо общепринятых 80 мм.
Блочки полиспастов и ролики стрелки на мачте получены токарной обработкой из листового проката — они меньше подвержены излому.
Портал («паук») копра сварен из квадратной трубы, что повышает прочность и износостойкость конструкции.
Мачта усилена: толщина направляющей увеличена на 2 мм, основной рамки — на 3 мм.
В рабочем положении мачта расположена точно по центру оси базовой машины, что повышает устойчивость установки.
Лёгкий доступ для замены ведущего колеса и ремонта бортовых редукторов.

Комплектация

Копёр комплектуется бурильным оборудованием и сваебойными молотами:

молоты DD-25, DD-35;
гидравлический вращатель БО-2Г;
бурильный инструмент (бурильный шнек, забурник, бур, люнет, штанги, шарнирный переходник) — возможна доукомплектация, состав рассчитывается исходя из условий проекта.
