Сваебойные установки СП-49

СП-49 — самоходный гусеничный копер на базе бульдозера БТ10МБ с электрогидравлическим приводом копровых механизмов. Это старая, проверенная временем схема сваебоя: по сравнению с копровым оборудованием на полноповоротном экскаваторе она менее производительна, но в ряде задач остаётся удобнее — прежде всего там, где нужен тяжёлый гусеничный ход, низкое давление на грунт и простая, ремонтопригодная механика.

Исполнения раздела

Модель	Длина сваи, м	Масса сваи, кг, до	Масса машины без молота, т

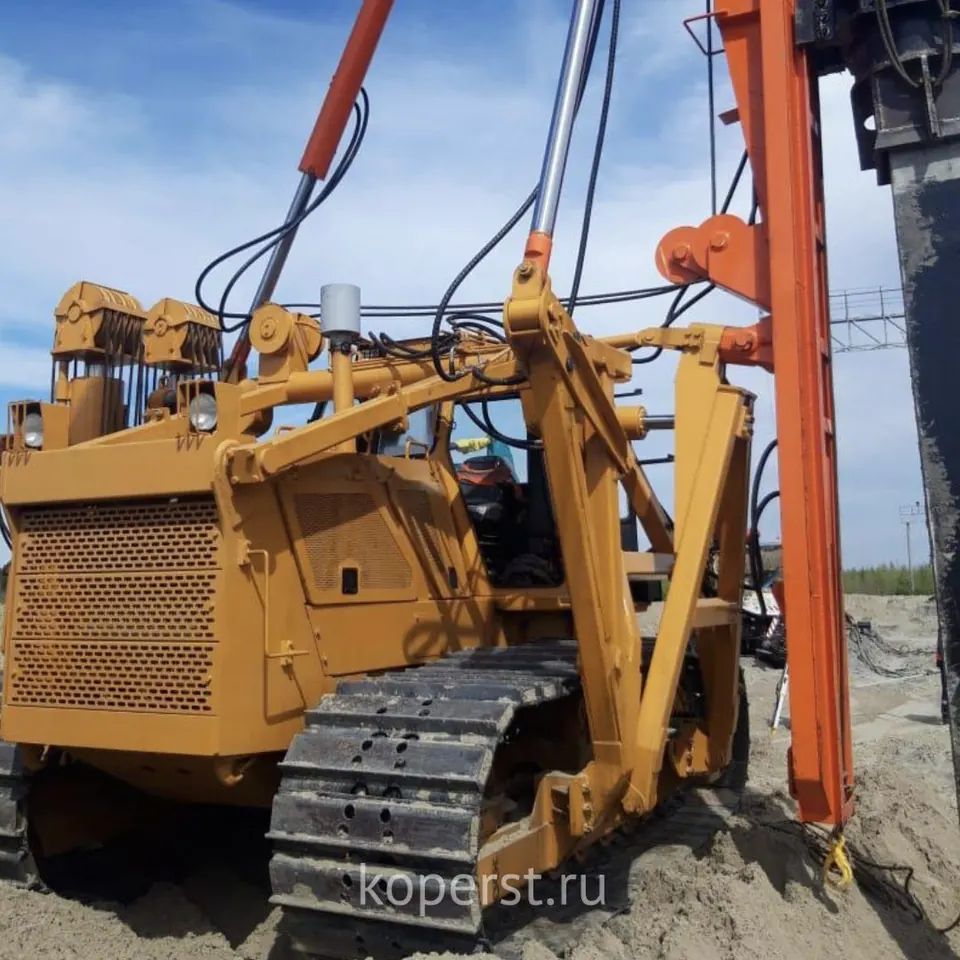

СП-49-РН-12	12	5000	27,6

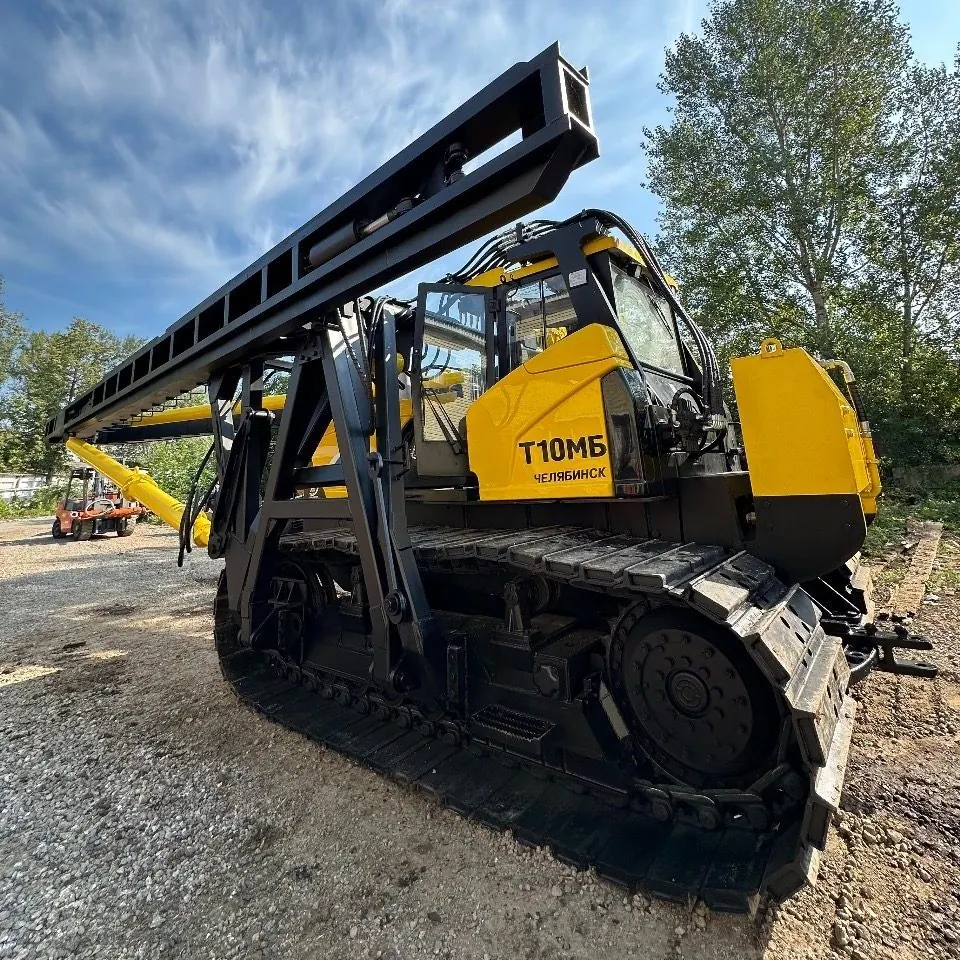

СП-49-РН-14	14	5000	27,6

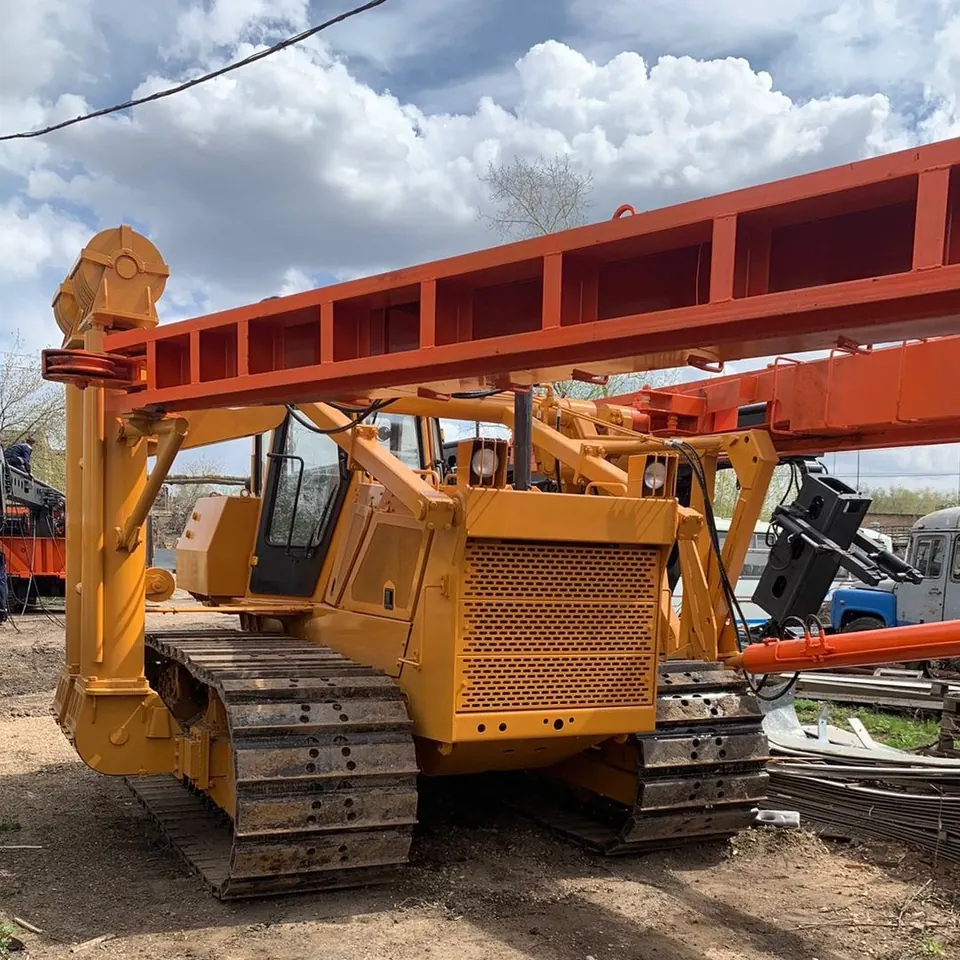

СП-49-РН-15	15	6500	32,5
СП-49РН (КоГ)	12	6500	32,5

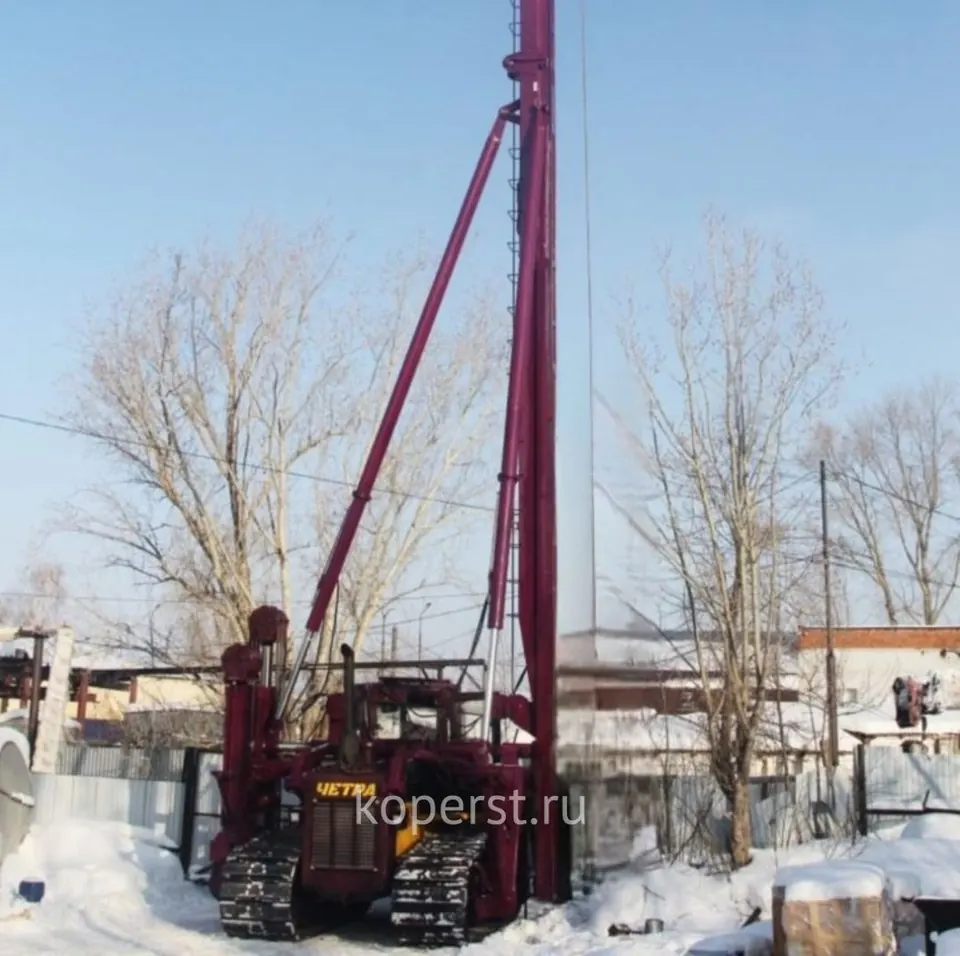

Отдельно идут вариант СП-49-РН-12 на тяговых лебёдках (лебёдочная система подъёма молота) и копер СП49 на базе ЧЕТРА.

Общие параметры

Сечение погружаемой сваи — до 400×400 мм. Грузоподъёмность копровых механизмов — 13,5–18,5 т в зависимости от исполнения. Скорость подъёма молота и сваи — 16,5 м/мин. Рабочие наклоны мачты: вперёд 7°, назад 18°, влево-вправо 7°; продольный вылет мачты меняется в пределах 400 мм. Колея гусеничного хода — 2282 мм, максимальное удельное давление на грунт — 53,5–60,4 кПа (0,54–0,64 кгс/см²), что заметно ниже, чем у экскаваторных комплектов сопоставимого класса.

Комплектация

Копры комплектуются штанговыми дизель-молотами DD25 и DD35; навеска DD35 на 12-метровые исполнения обсуждается отдельно — требуется удлинённая мачта либо дополнительный противовес. Для лидерного бурения устанавливается вращатель БО-2Г или БО-2Э, к нему подбирается бурильный инструмент: шнек, забурник, бур, люнет, штанги, шарнирный переходник.
