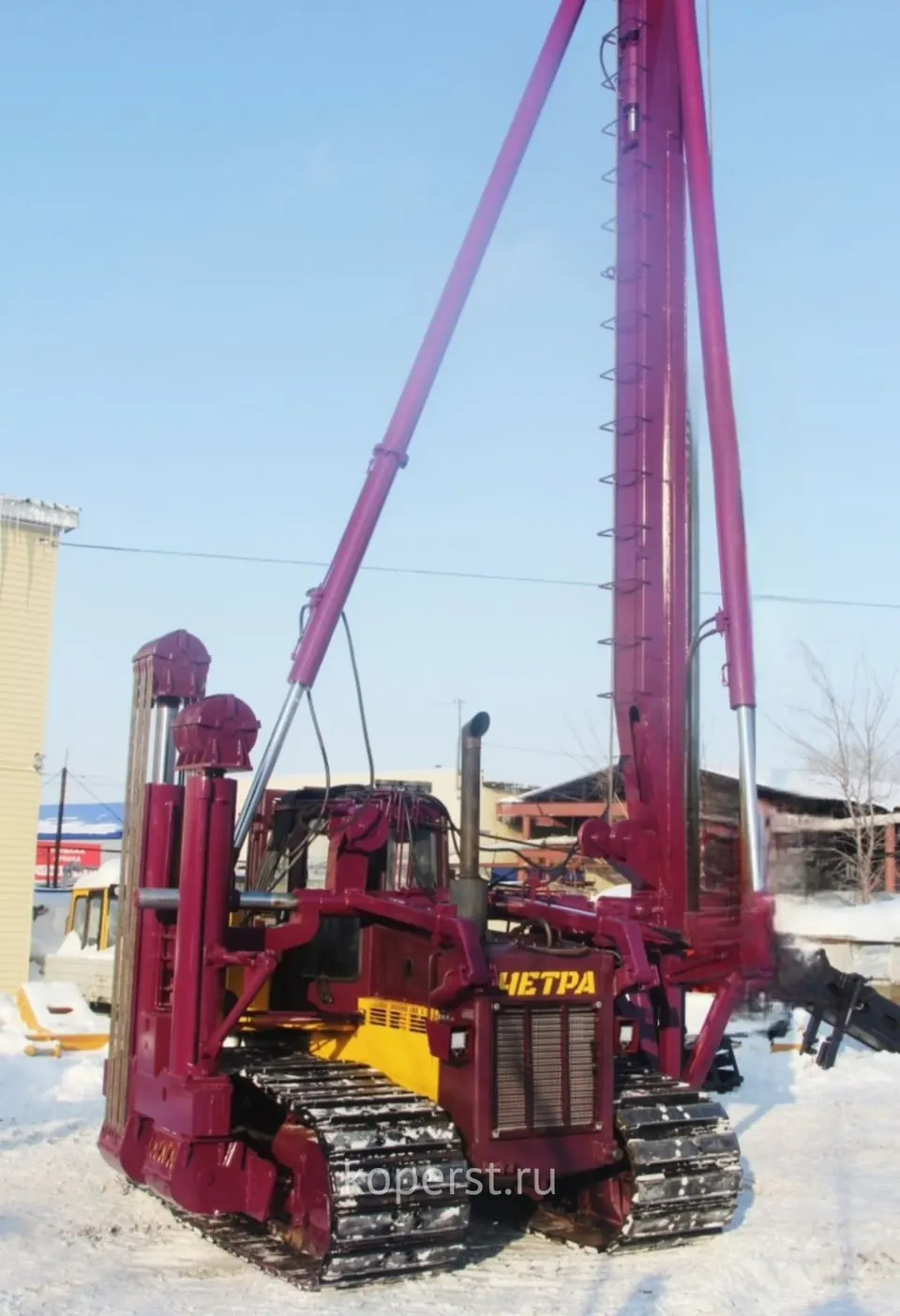

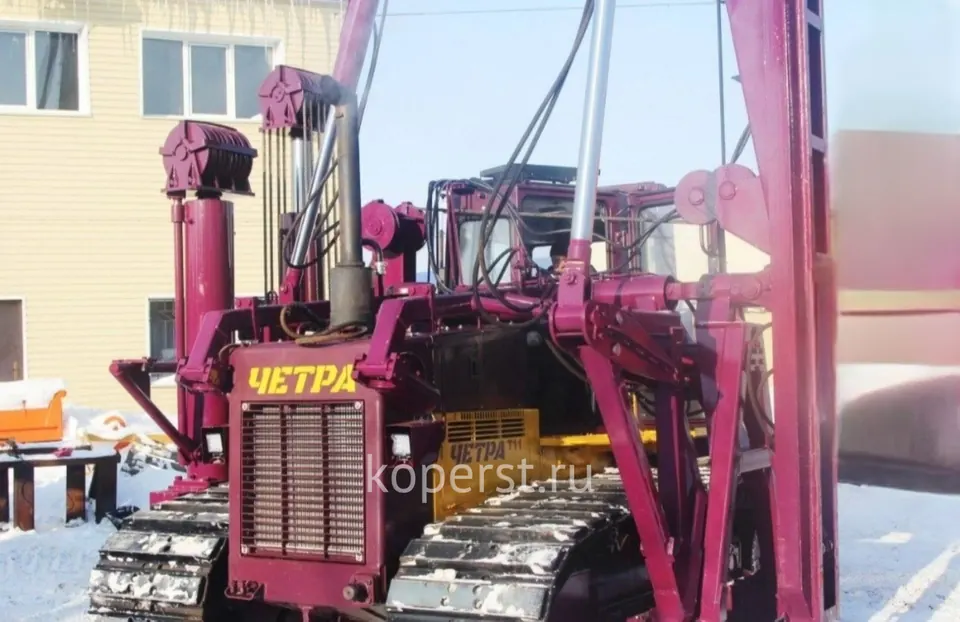

Копер гусеничный СП49 ЧЕТРА

черновик — требует вычитки

Копер гусеничный КоГ-12 (СП-49РН-12) на базе бульдозера БТ10МБ: забивка свай длиной до 12 м, сечением до 400×400 мм и массой до 5000 кг.

Цена по запросу

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Базовая машина	БТ10МБ
Тип ходовой части	Гусеничный
Тип привода механизмов копра	Электрогидравлический
Максимальная длина забиваемых свай, м	12
Сечение погружаемой сваи, не более, мм	400×400
Масса забиваемой сваи, не более, кг	5000
Колея (ширина гусеничного хода), мм	2282±25
Грузоподъемность, не более, т	18,5
Рабочий наклон мачты вперёд, град	7
Рабочий наклон мачты назад, град	18
Рабочий наклон мачты влево-вправо, град	7

Высота в рабочем положении, мм	18510
Ширина в рабочем положении, мм	4830
Длина в рабочем положении, мм	5210
Высота в транспортном положении, мм	3540
Ширина в транспортном положении, мм	4700
Длина в транспортном положении, мм	10710
Изменение продольного вылета мачты, не более, мм	400
Скорость подъема молота и сваи, м/мин	16,5
Масса сваебойной машины, без молота, не более, т	27,6
Максимальное удельное давление на грунт, кПа (кгс/см²)	53,5 (0,54)

Упоминаемые базовые машины: ЧЕТРА, БТ10МБ

ЛИСТ 03

Описание

Копер гусеничный КоГ-12 (СП-49РН-12) на базе бульдозера БТ10МБ предназначен для забивки свай длиной до 12 м, сечением до 400×400 мм и массой до 5000 кг. Год выпуска — 2025.

Привод механизмов копра электрогидравлический, ходовая часть гусеничная, грузоподъемность — до 18,5 т, масса машины без молота — не более 27,6 т.

Отличия СП-49РН от копровой установки СП-49 других производителей

Шток гидроцилиндров раскоса диаметром 100 мм вместо общепринятых 80 мм.
Блочки полиспастов и ролики стрелки на мачте получены токарной обработкой из листового проката — они меньше подвержены излому.
Портал («паук») копра сварен из квадратной трубы, что повышает прочность и износостойкость конструкции.
Мачта усилена: толщина направляющей увеличена на 2 мм, основной рамки — на 3 мм.
В рабочем положении мачта расположена точно по центру оси базовой машины, что повышает устойчивость установки.
Лёгкий доступ для замены ведущего колеса и ремонта бортовых редукторов.

Комплектация

Копёр КоГ-12 (СП-49РН-12) комплектуется сваебойными молотами и бурильным оборудованием:

молоты МСДШ1-2500 (СП-6В), МСДШ1-3000 (СП-7), МСДТ1-2500 (СП-77), DD-25;
молот DD-35 — при удлинённой мачте, вопрос обсуждается на этапе заключения договора;
вращатели БО-2Г, БО-2Э;
бурильное оборудование (бурильный шнек, забурник, бур, люнет, штанги, шарнирный переходник) — возможна доукомплектация, состав рассчитывается исходя из условий проекта.

Копровая установка КоГ-12-0.1.1-01 дополнительно комплектуется:

молотами для погружения свай МСДШ1-2500 (СП-6В), МСДШ1-3000 (СП-7), МСДТ1-1800 (СП-76), МСДТ1-2500 (СП-77), DD-25, DD-35;
бурильным оборудованием БО-2, БО-3.
