ЛИСТ 01Сваебойные установки СП-49

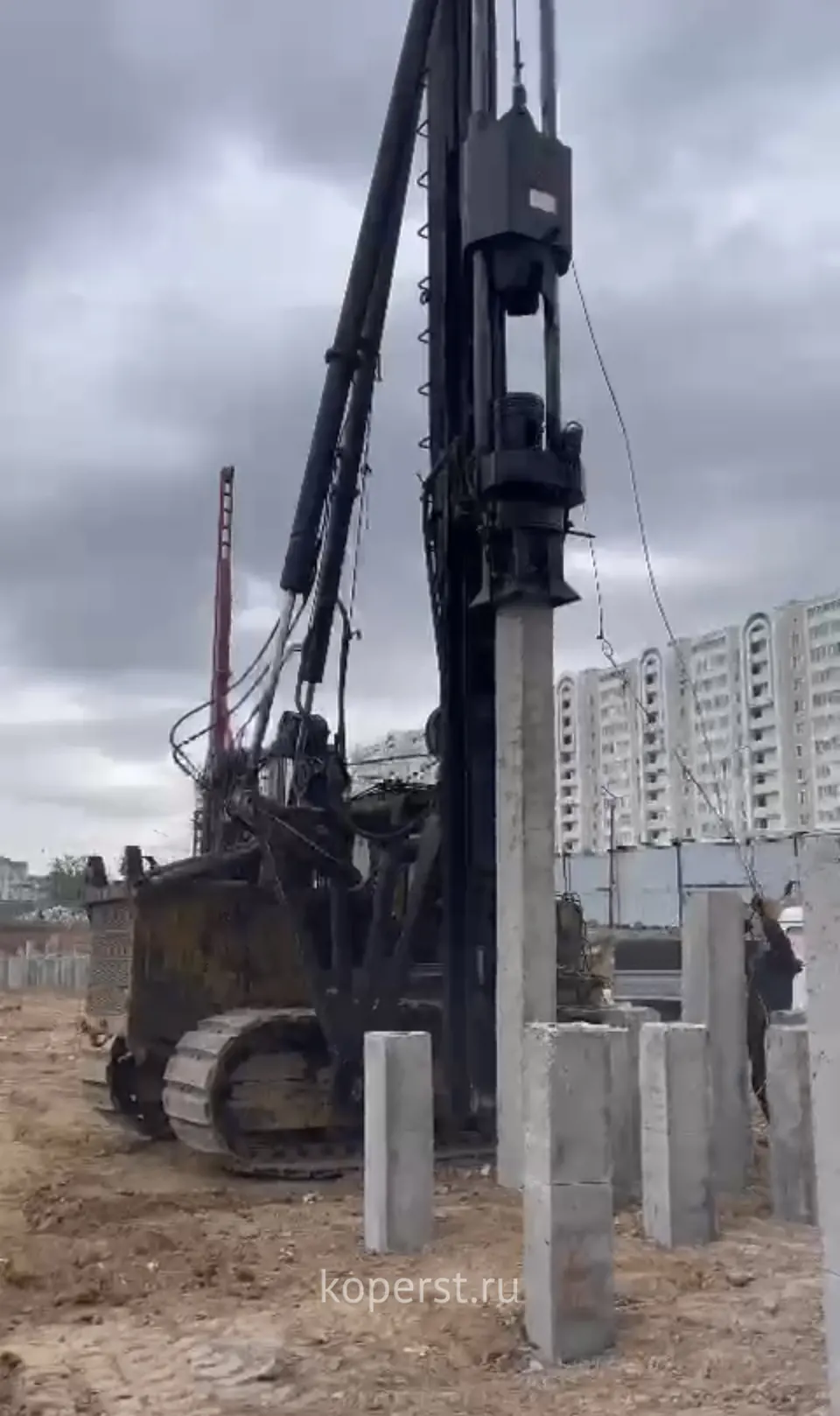

Копер гусеничный СП-49-РН-15

черновик — требует вычитки

Копер гусеничный КоГ-15 (СП-49РН-15) на базе бульдозера БТ10МБ. Забивка свай длиной до 15 м, сечением до 400×400 мм и массой до 6500 кг.

Цена по запросу

WhatsApp +7 (351) 725-90-53 Telegram

ЛИСТ 02

Технические характеристики

Базовая машина	Бульдозер БТ10МБ
Тип ходовой части	Гусеничный
Тип привода механизмов копра	Электрогидравлический
Максимальная длина забиваемых свай, м	15
Сечение погружаемой сваи, не более, мм	400×400
Масса забиваемой сваи, не более, кг	6500
Колея (ширина гусеничного хода), мм	2282±25
Грузоподъемность, не более, т	13,5
Рабочий наклон мачты вперёд, град	7
Рабочий наклон мачты назад, град	18
Рабочий наклон мачты влево-вправо, град	7

Высота в рабочем положении, мм	22320
Ширина в рабочем положении, мм	4830
Длина в рабочем положении, мм	5210
Высота в транспортном положении, мм	3540
Ширина в транспортном положении, мм	4700
Длина в транспортном положении, мм	12800
Изменение продольного вылета мачты, не более, мм	400
Скорость подъема молота и сваи, м/мин	16,5
Масса сваебойной машины, без молота, не более, т	32,5
Максимальное удельное давление на грунт, кПа (кгс/см²)	60,4 (0,64)

Упоминаемые базовые машины: БТ10МБ

ЛИСТ 03

Описание

Копер гусеничный КоГ-15 (СП-49РН-15) на базе бульдозера БТ10МБ предназначен для забивки свай длиной до 15 м, сечением до 400×400 мм и массой до 6500 кг. Год выпуска — 2025.

Привод механизмов копра электрогидравлический, ходовая часть гусеничная, масса машины без молота — не более 32,5 т.

Отличия СП-49РН от копровой установки СП-49Д других производителей

шток гидроцилиндров раскоса — диаметром 100 мм вместо общепринятых 80 мм;
блочки полиспастов и ролики стрелки на мачте выточены из листового проката — меньше подвержены излому;
портал («паук») копра сварен из квадратной трубы — для прочности и износостойкости конструкции;
мачта усилена: толщина направляющей увеличена на 2 мм, основной рамки — на 3 мм;
мачта в рабочем положении расположена точно по центру оси базовой машины, что повышает устойчивость установки;
лёгкий доступ для замены ведущего колеса и ремонта бортовых редукторов.

Комплектация

молоты DD25 / DD35;
гидравлический вращатель БО-2Г;
бурильный инструмент (шнек, забурник, бур, люнет, штанги, шарнирный переходник) — состав рассчитывается исходя из условий проекта.

[уточнить: комплектация — на текущем сайте список в карточке СП-49РН-15 озаглавлен «Копер гусеничный СП-49-РН-12»]
